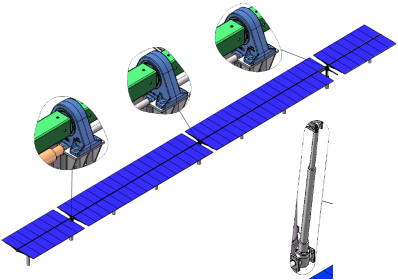

Solución de unidad multipolar de 1,2 V: Horizon D+ Serial

Características:

1) 2-3 piezas de accionamiento del impulsor de giro (o varilla de empuje) al mismo tiempo;

2) En comparación con la transmisión monopunto tradicional, la transmisión multipunto ofrece mayor resistencia al viento y mayor estabilidad. No requiere amortiguador.

3) El soporte del diseño 2V tiene mayor altura y mayor torsión eólica. Su instalación y mantenimiento son más complejos que los del diseño 1V.

4) Soltero rastreador Diseñado de forma independiente. Más adaptable al sitio y a terrenos irregulares.

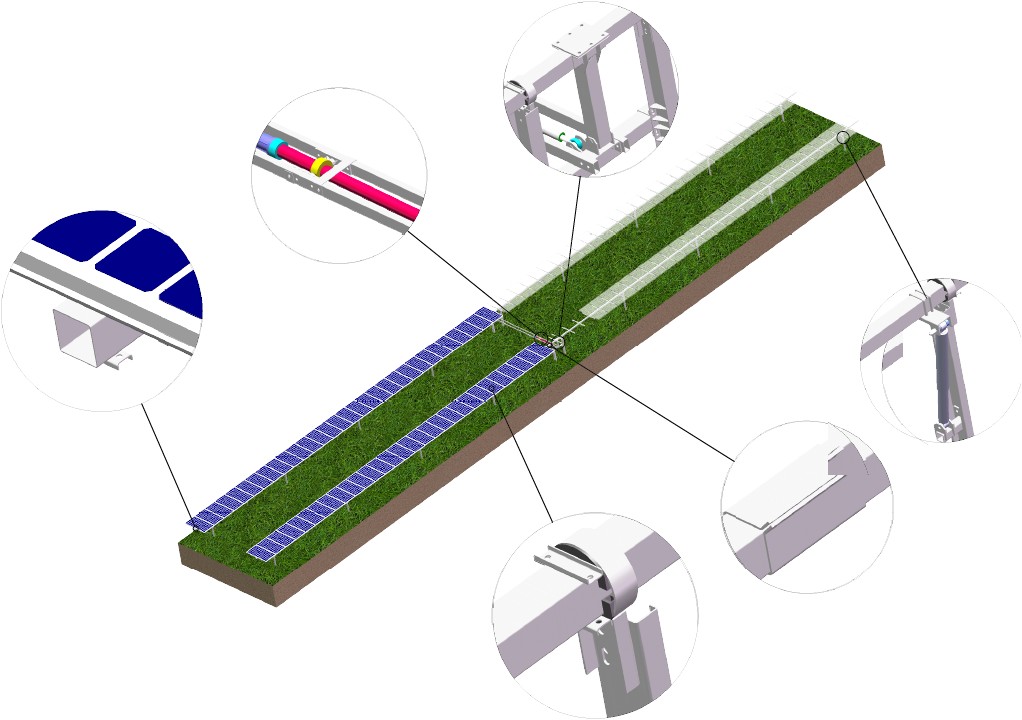

Solución de eje único de dos enlaces de 2,1 V: Horizon S Serial

Características:

1) Panel de una fila vertical, con menor altura de soporte. El ancho de la superficie de la malla es menor, lo que reduce la torsión eólica del sistema y, por lo tanto, aumenta la estabilidad.

2) Con un diseño de 2 enlaces, un solo sistema puede instalar 120 módulos en un solo sistema, lo que es más rentable;

3 ) El accionamiento puede utilizar un impulsor giratorio o una varilla de empuje;

4 ) Puede funcionar con el amortiguador para reducir eficazmente el riesgo de resonancia y mejorar aún más la estabilidad del soporte;

5 ) La altura del soporte es generalmente más baja, lo que resulta más cómodo para instalar y limpiar el módulo.

3. Tipo de fundación

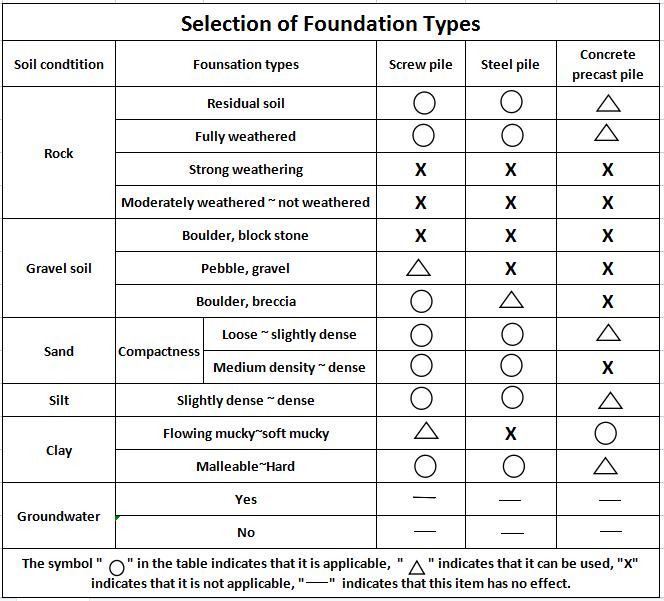

Las bases comunes sobre las que se sostiene el sistema de seguimiento incluyen pilotes de acero, pilotes de tubos PHC y bases de hormigón.

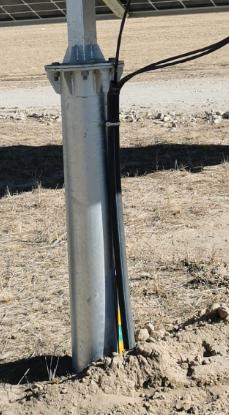

Pila de acero

Pila de tuberías PHC

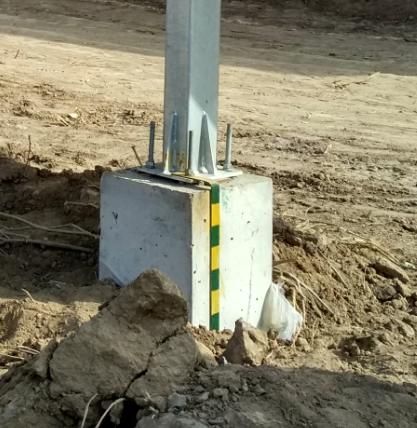

Cimentación de hormigón

4. Comparación de soluciones

1) La solución 1V tiene un soporte inferior. El ancho de malla es solo la mitad que el del diseño 2V, por lo que la torsión eólica es menor y mucho más estable.

2) La distancia al suelo del módulo del diseño 1V es menor debido a que el 2V tiene módulos de dos filas, lo que facilita la limpieza de la arena y el polvo de la superficie del módulo. Instalación y mantenimiento de El diseño de 1 V es más conveniente.

3) El diseño 2V Puede adaptarse a más terreno.
