Página de inicio
/Seguidor solar
/Sistemas de seguimiento solar de un solo eje vinculados de la serie Horizon S
Pago:
T/TOrigen del producto:
ChinaPlazo de ejecución:
30days
Características y características
Alta capacidad Cada dos rastreadores están vinculados entre sí para formar hasta 4 cadenas de módulos (120 piezas)
Compatibilidad Compatible con módulos solares de celdas de 182/210 mm
Alta estabilidad Estar equipado con amortiguador para reducir la resonancia en entornos extremos.
Fiabilidad El sistema de control independiente ayuda a monitorear la operación, encontrar puntos de falla a tiempo y reducir la pérdida de potencia de salida.
Seguimiento inteligente Ajuste el ángulo de inclinación de forma inteligente y oportuna según el terreno y los datos climáticos para aumentar la potencia de salida.
Diseño razonable La estabilidad está garantizada mediante un diseño estructural exclusivo y una estricta prueba en el túnel de viento.
|

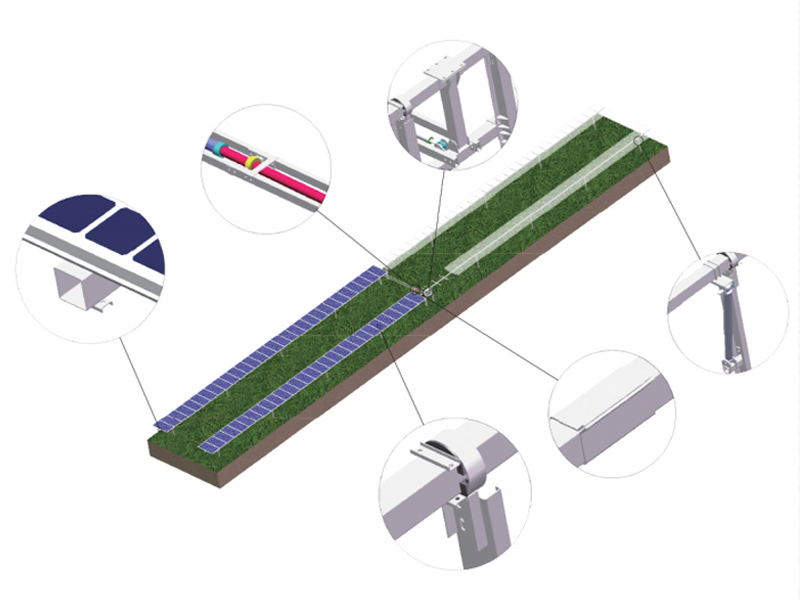

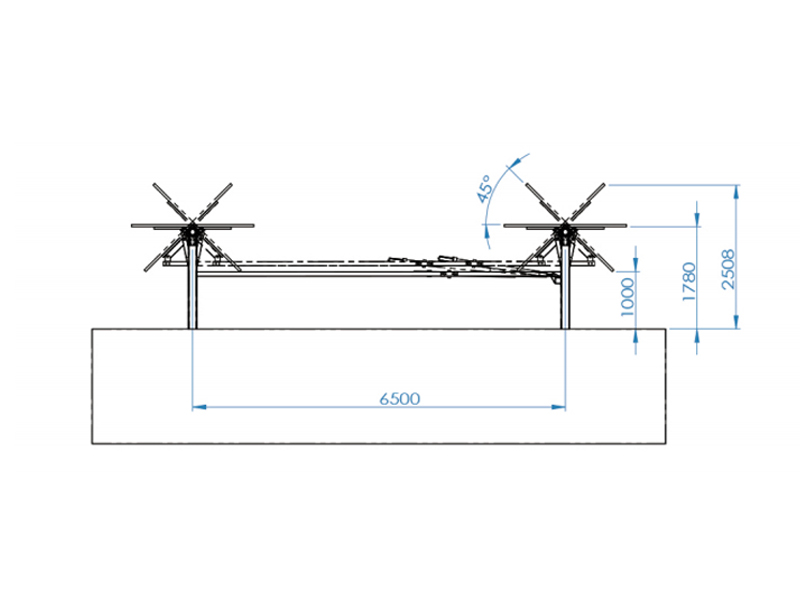

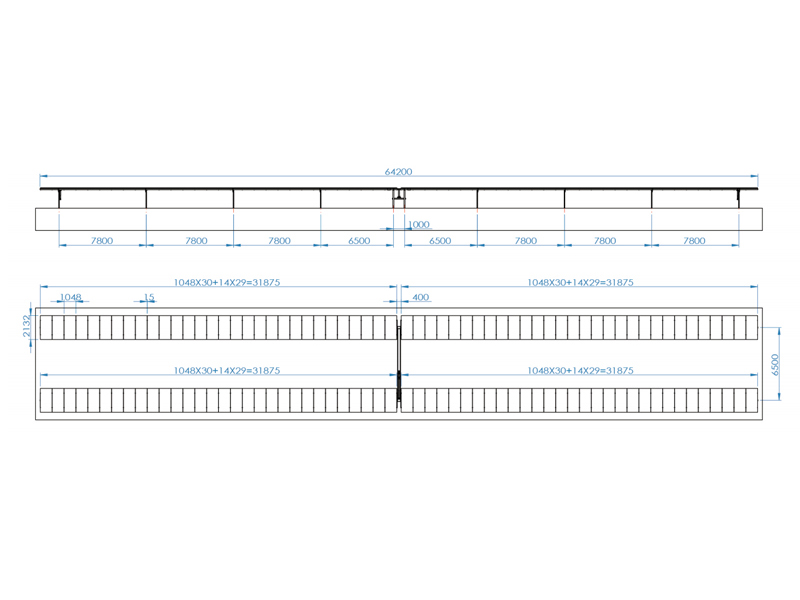

Estructura del rastreador |
|
|
Tecnología de seguimiento |
Seguidor horizontal de un solo eje |
|
Voltaje del sistema |
1000 V/1500 V |
|
Rango de seguimiento |
±50° |
|
Velocidad del viento de trabajo |
18 m/s (personalizable) |
|
Velocidad máxima del viento |
45 m/s (ASCE7-10) |
|
Velocidad máxima del viento |
<120 módulos (personalizables) |
|
Materiales principales |
Acero galvanizado por inmersión en caliente Q235B/Q355B, recubierto de Zn-Al-Mg |
|
Espesor medio del revestimiento |
≥65 micrón |
|
Sistema de accionamiento |
Actuador lineal |
|
Tipo de fundación |
PHC / Pilote colado in situ / Pilote de acero |
|
Sistema de control |
|
|
Sistema de control |
MCU |
|
Modo de seguimiento |
Control de tiempo de bucle cerrado + GPS |
|
Precisión de seguimiento |
<2° |
|
Comunicación |
Inalámbrico (ZigBee, LoRa); cableado (RS485) |
|
Adquisición de polvo |
Fuente de alimentación externa / Fuente de alimentación de cadena / Autoalimentada |
|
Almacenamiento automático por la noche |
Sí |
|
Almacenamiento automático durante vientos fuertes |
Sí |
|
Retroceso optimizado |
Sí |
|
Grado de protección |
IP65 |
|
Temperatura de trabajo |
-30°C-65°C |
|
Anemómetro |
Sí |
|
Consumo de energía |
0,3 kWh por día |

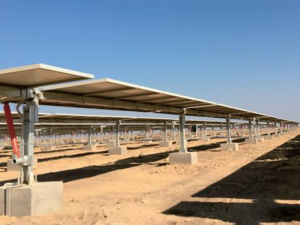

Referencia del proyecto
Trazador horizontal de un solo eje
Trazador horizontal de un solo eje
Trazador horizontal de un solo eje
Trazador de doble eje
Rastreador de un solo eje inclinado
