Artículo No.:
SF-TF-01Pago:
TT,LCPrecio:
$0.029/WOrigen del producto:
ChinaColor:
silverPuerto de embarque:
Xiamen,ChinaPlazo de ejecución:
15-20 working days

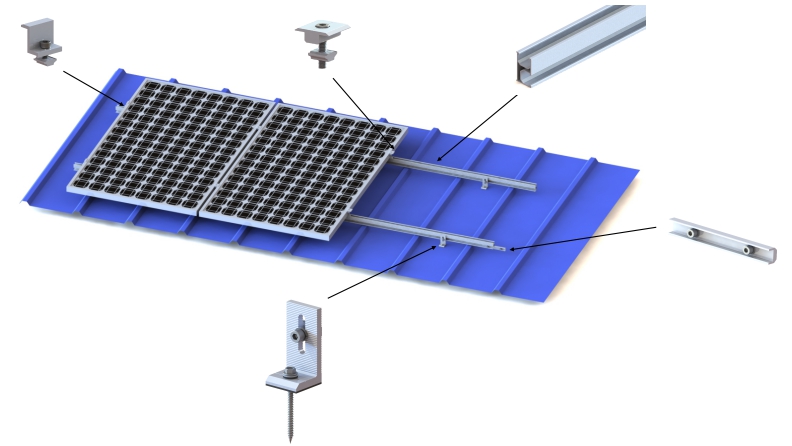

Soporte de pie en L para sistema de montaje de techo solar de hojalata
SolFirsTech Los soportes de montaje para paneles solares son muy fáciles de usar y pueden soportar techos fuera de la red, embarcaciones y vehículos recreativos y cualquier superficie plana.
Los soportes de montaje solares están fabricados con aluminio de alta calidad y, por lo tanto, son muy livianos y convenientes.
Los soportes de montaje para paneles solares son compatibles con cualquier panel solar. Pueden utilizarse con o sin riel guía, tanto en sistemas conectados a la red eléctrica como aislados.
El gancho se puede utilizar con techos compuestos o de metal, así como con sistemas de montaje con rieles y tapajuntas de otros fabricantes.
Libre de mantenimiento y fácil instalación.
Especificación técnica
| Tipo de montaje |
SolFirsTech Soportes de montaje para techos de hojalata |
|
Lugar de instalación |
Techo de hojalata |
|
Materiales estructurales |
Aleación de aluminio y acero inoxidable. |
|
Velocidad del viento de supervivencia |
60 m/s |
|
Carga de nieve de diseño |
1,4 kN/m² |
|
Ángulo de inclinación del sistema |
10-45° |
|
Orientación del módulo |
Vertical u horizontal |
|
Estándar de diseño |
AS/NZS 170 |
|
Vida |
La vida útil del diseño es de 25 años, garantía de calidad por 10 años. |
|
El tiempo de entrega |
Con 20-30 días |
|
Paquete |
Cartón, palé de madera para montaje solar |
Sistema de montaje con balasto de aluminio, Fácil de instalar: el diseño simple y los componentes premontados garantizan una instalación rápida y sencilla.

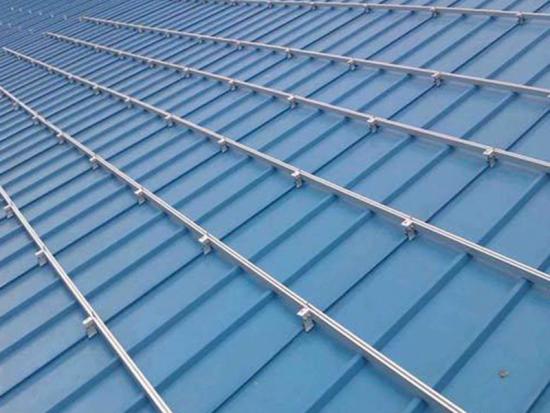

Con una variedad de diferentes soportes para techos de hojalata, Sistema de montaje de techos de hojalata SolFirsTech puede reunirse Techos de chapa trapezoidal o corrugada y techos con junta alzada según demanda, con o sin penetración en los techos.
Detalles técnicos Descripción del diseño: Esta solución también es aplicable a cubiertas de tierra o de hormigón con pequeña inclinación. Estructura ligera, gran resistencia, buena flexibilidad, el cliente puede elegir el ángulo de inclinación según las necesidades del proyecto. Instalación Techo de tierra/hormigón Carga de viento hasta 60 m/s Carga de nieve 1,4 kN/m² Ángulo de inclinación 5~60 ° Normas GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Material Aluminio anodizado AL 6005-T5, acero inoxidable SUS304 Garantía 10 Años de garantía
Características ·Voltaje de arranque ultrabajo, rango de voltaje ultra amplio ·Admite función anti-reflujo ·Admite múltiples métodos de comunicación RS485, Wi-Fi y GPRS. ·Tecnología de estabilización automática de voltaje, adaptable a redes complejas ·AFCI incorporado, puede prevenir el 99 % del riesgo de incendio (opcional) ·Fácil de instalar y mantener. Solicitud · Hogar · Invernadero de hortalizas · Estanque de peces Energía del sistema 3,6 kW 6 kW 10 kW 15 kW 20 W 30 kW Energía de paneles solares 450 W 430 W 420 W Número de paneles solares 8 PC 14 piezas 24 piezas 36 piezas 48 piezas 72 piezas Cable de CC fotovoltaico 1 JUEGO Conector MC4 1 JUEGO Potencia de salida nominal del inversor 3 kW 5 kW 8 kW 12 kW 17 kW 25 kW Potencia aparente de salida máxima 3,3 kVA 5,5 kVA 8,8 kVA 13,2 kVA 18,7 kVA 27,5 kVA Tensión nominal de la red 1/N/PE.220V 3/N/PE, 400 V Rango de voltaje de la red 180~276 V CA 270 〜 480 V CA Frecuencia nominal de la red 50 Hz Rango de frecuencia de la red 45~55 Hz Eficacia máxima 98,20% 98,50% Protección contra el efecto isla SÍ Protección de conexión inversa de CC SÍ Protección contra cortocircuitos de CA SÍ Protección contra corrientes de fuga SÍ Nivel de protección IP65 Temperatura de trabajo -25 〜 +60°C Método de enfriamiento Refrigeración natural Altitud máxima de trabajo 4 kilómetros Comunicación 4G (opcional)/WiFi (opcional) Cable con núcleo de cobre y salida de CA 1 JUEGO Caja de distribución 1 JUEGO Material auxiliar 1 JUEGO Tipo de montaje fotovoltaico Montaje de aluminio/acero al carbono (un juego)
Características ·Tecnología de inversor de control inteligente DSP, con excelente rendimiento ·Salida de CA de onda sinusoidal pura, con fuerte adaptabilidad a la carga. ·Modo de pantalla LCD+LED, con indicación clara del estado de funcionamiento del equipo ·Con protección contra sobrecarga de salida, diversas protecciones automáticas y alarmas. ·Control de carga inteligente, puntos de parámetros de carga programables para satisfacer los requisitos especiales de diferentes ocasiones. ·La batería se puede configurar con múltiples parámetros de protección, con función de protección por contraseña. Solicitud ·Aplicaciones de generación de energía solar a gran escala, como la industrial y la minera. ·Defensa fronteriza ·Áreas pastorales ·Islas ·Estaciones base de telecomunicaciones Parámetros del sistema Energía del sistema 10 kW 15 kW 20 kW 30 kW 50 kW Energía de paneles solares 420 W Número de paneles solares 24 PC 36 PC 48 PC 72 PC 120 PC Cable de CC fotovoltaico 1 JUEGO Conector MC4 1 JUEGO Caja combinadora de CC 1 JUEGO Controlador 216V50A 216V75A 216 V 100 A 216 V 150 A 348V150A Batería de litio/Batería de plomo-ácido (Gel) 216 V 348 V Capacidad de la batería 200 Ah 300 Ah 400 Ah 600 Ah Voltaje del lado de entrada de CA del inversor 304-456 V Frecuencia del lado de entrada de CA del inversor 45-65 Hz Potencia de salida nominal del inversor fuera de la red 8 KW 12 kW 16 kW 24 kW 40 kW Potencia aparente de salida máxima en el lado fuera de la red 10 kVA 10 min 15 kVA 10 min 20 kVA 10 min 30 kVA 10 min 50 kVA 10 min Tensión de salida nominal en el lado fuera de la red 3/N/PE,380/400 Frecuencia de salida nominal en el lado fuera de la red 50 Hz Temperatura de trabajo 0~+40*C Método de enfriamiento Refrigeración por aire Cable con núcleo de cobre y salida de CA 1 JUEGO Caja de distribución 1 JUEGO Material auxiliar 1 JUEGO Tipo de montaje fotovoltaico Montaje de aluminio/acero al carbono (un juego)
Patas de aluminio en forma de L para sistemas de montaje en techo. Conectan los rieles y el panel solar. El tamaño se puede personalizar.
Pie en L solar para uso en sistemas de montaje fotovoltaico de techo de hojalata, con alta calidad y bajo precio.
La excelente calidad del acero inoxidable y del aluminio garantiza el montaje más duradero. Elija el producto adecuado para su techo. O simplemente díganos los detalles de su techo y elegiremos el más adecuado para usted.
El tornillo de tierra se utiliza ampliamente como base para sistemas de montaje solar. Todos nuestros tornillos están galvanizados y son duraderos, resistentes a la oxidación y la corrosión. Existen diversos tipos de tornillos de tierra para diferentes circunstancias. Aceptamos productos personalizados y consultas.
Pasos de instalación Accesorios Detalles técnicos Instalación GRAMO redondo Base Pilote de tornillo / Hormigón ete Carga de viento hasta 60 EM Carga de nieve 1.4 conocimiento /m² Normas GB50009-2012,EN1990:2002,ASE7-05,AS/NZS1170,JIS C8955:2017,GB50017-2017 Material Aluminio anodizado AL6005-T5, acero galvanizado por inmersión en caliente, acero prerrevestido con Zn-Al-Mg, acero inoxidable SUS304 Garantía 10 años de garantía
Sistema de montaje solar en tierra Se aplica a grandes plantas solares comerciales para servicios públicos. Se trata de un sistema de una sola columna, apto tanto para módulos con marco como sin marco.

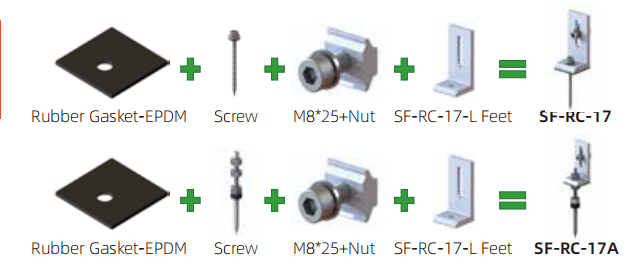

Serie de abrazaderas de techo SolFirsTech-RC Dimensiones (mm) A B do D SolFirsTech-RC-01 18 13.5 10.5 10 SolFirsTech-RC-0 2 26 12 10.5 18 SolFirsTech-RC-0 3 35 21.6 2.5 31.5 SolFirsTech-RC-0 4 16.3 16.3 2.5 12 SolFirsTech-RC-0 5 15 12.2 10 10 Detalles técnicos Instalación Techo de metal Carga de viento hasta 60 m/s Carga de nieve 1,4 kN/m² Ángulo de inclinación Paralelo a la superficie del techo Normas GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Material Aluminio anodizado AL 6005-T5, acero inoxidable SUS304 Garantía 10 Años de garantía
