Con la implementación de políticas locales de almacenamiento de energía e incentivos para este fin en China, los profesionales de la energía fotovoltaica han comenzado a hablar gradualmente de sistemas de almacenamiento óptico y sistemas fotovoltaicos. Este artículo presenta varios tipos comunes de sistemas fotovoltaicos y sistemas fotovoltaicos.

1. Pila de almacenamiento y carga fotovoltaica

Con la aplicación de sistemas de almacenamiento de energía fotovoltaica y la popularidad de los vehículos eléctricos, la combinación de estos dos ha recibido mucha atención.

1 Pila de almacenamiento óptico y carga para el hogar

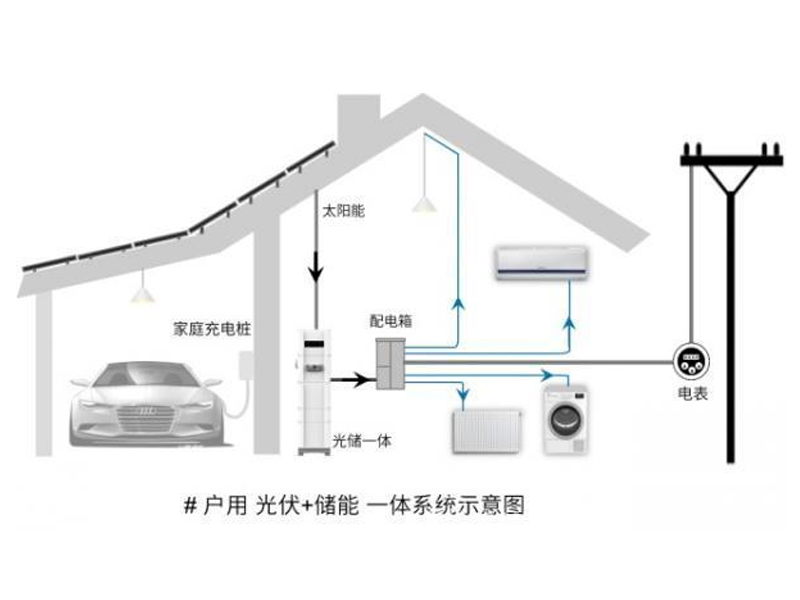

Diagrama del sistema de almacenamiento óptico doméstico + sistema de postes de carga

Funcionamiento: El sistema fotovoltaico prioriza la carga doméstica. Si hay excedente, carga el coche cuando está conectado a un vehículo eléctrico y la batería cuando no está conectada a un vehículo. Una vez cargada por completo, la electricidad se puede vender a la red eléctrica o, si no se permite su venta, se puede configurar en la aplicación móvil para que no se venda electricidad. Por la noche, la batería se descarga para su uso en la carga doméstica. En caso de corte de suministro eléctrico, el sistema fotovoltaico y las baterías se alimentan únicamente a la carga fuera de la red.

② Cochera fotovoltaica

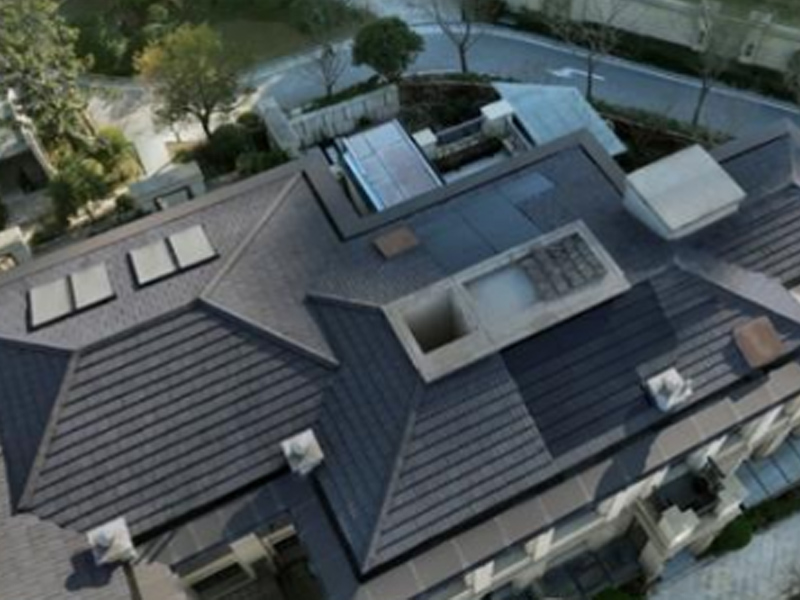

Proyecto de integración fotovoltaica del edificio de la Villa de Azulejos Sunrise Guoling de Suzhou Zhengrong

El proyecto tiene una superficie de techo de 108m2, con 41 tejas Sunrise instaladas en las pendientes norte y sur, y un sistema fotovoltaico de 3,7kW; materiales de construcción fotovoltaicos de la serie Goodway Sunrise + máquina todo en uno de almacenamiento de energía monofásica GW5048-ESA + plataforma de gestión de energía inteligente: el proyecto utiliza Goodway El proyecto adopta la solución de energía total de Goodway, el sistema es autogenerado y autoutilizado, y está integrado en el sistema de distribución original.

2. Almacenamiento fotovoltaico + PV comunitario

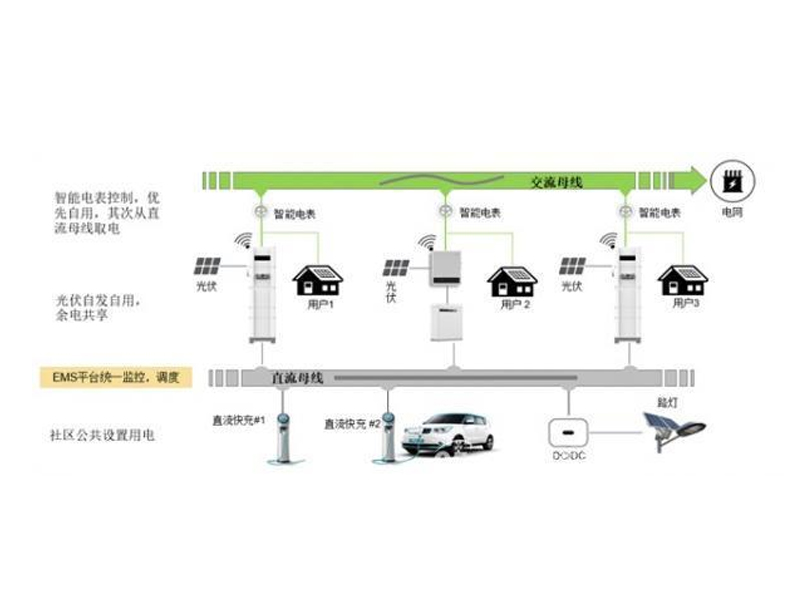

La energía fotovoltaica comunitaria se está utilizando actualmente en muchas aplicaciones en el extranjero; el siguiente ejemplo es un proyecto de almacenamiento de energía fotovoltaica comunitaria en Alabama, EE. UU.

El proyecto abarcó 62 hogares, con un total de 800 kWp de energía fotovoltaica y 1,5 MWh de baterías instaladas. Los hogares tienen prioridad en la... Sistema de almacenamiento fotovoltaico Para su uso, se comparte (vende) el excedente de energía y el déficit se toma a través del bus de CC. El sistema es despachado por el sistema EMS.

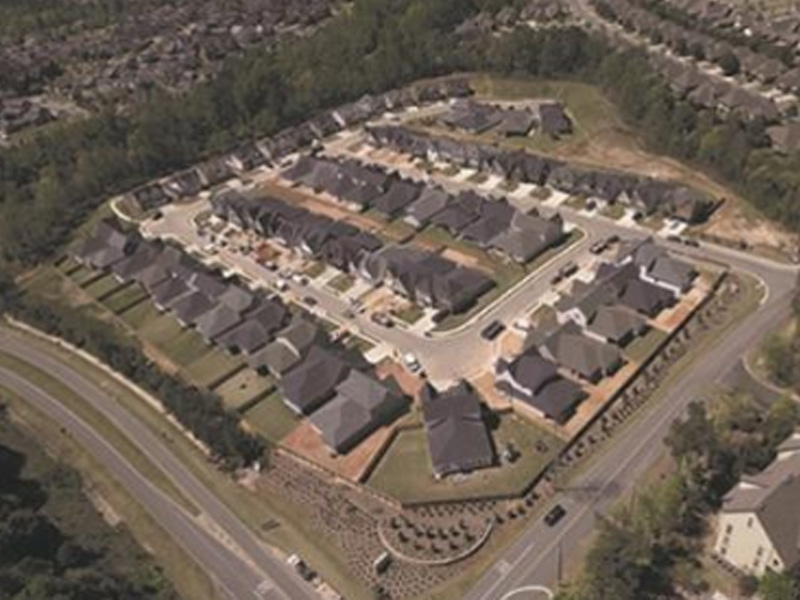

Ejemplo de un proyecto fotovoltaico comunitario en Alabama, EE. UU.

3. Almacenamiento ligero + promoción de todo el condado

La promoción a nivel de condado, que está en pleno auge, no se limita a la venta de electricidad; cada vez más provincias solicitan que se incluya el almacenamiento de energía en la promoción a nivel de condado. Por ejemplo, en terminales de autobuses, escuelas y oficinas gubernamentales, donde hay muchos tejados y un alto consumo eléctrico.

El siguiente ejemplo muestra una solución de iluminación y almacenamiento para una terminal de autobuses. El sistema incluye módulos fotovoltaicos, inversores conectados a la red, inversores acoplados a CA, baterías, sistemas EMS, etc., que pueden reducir eficazmente el consumo de energía de la red, el recorte de carga y garantizar la seguridad del consumo eléctrico.

El sistema fotovoltaico suministra la carga diurna de autobuses y la energía de las oficinas, mientras que la parte restante de la carga de la batería y el déficit se compensan con la red eléctrica. Se puede soportar la carga rápida de autobuses eléctricos. Por la noche, la batería carga el autobús (carga lenta) y el déficit se repone con la red eléctrica. El EMS supervisa el estado de la pila de carga, el sistema de almacenamiento fotovoltaico y la red eléctrica de forma unificada y asigna la energía según el horario de viajes del autobús. En circunstancias especiales, el ATS cambia a una fuente de alimentación independiente de la red eléctrica para garantizar el suministro eléctrico normal. sistema de control de estación e instalaciones de seguridad.

Solución de almacenamiento ligero para la terminal de autobuses

Además del sistema de almacenamiento fotovoltaico mencionado anteriormente, también existen escenarios de aplicación como almacenamiento fotovoltaico + microrred, almacenamiento fotovoltaico + edificio de CC, almacenamiento fotovoltaico + solárium, etc. El sistema de almacenamiento óptico puede convertirse en un nuevo punto de crecimiento para la energía fotovoltaica doméstica, esperemos y veamos.
