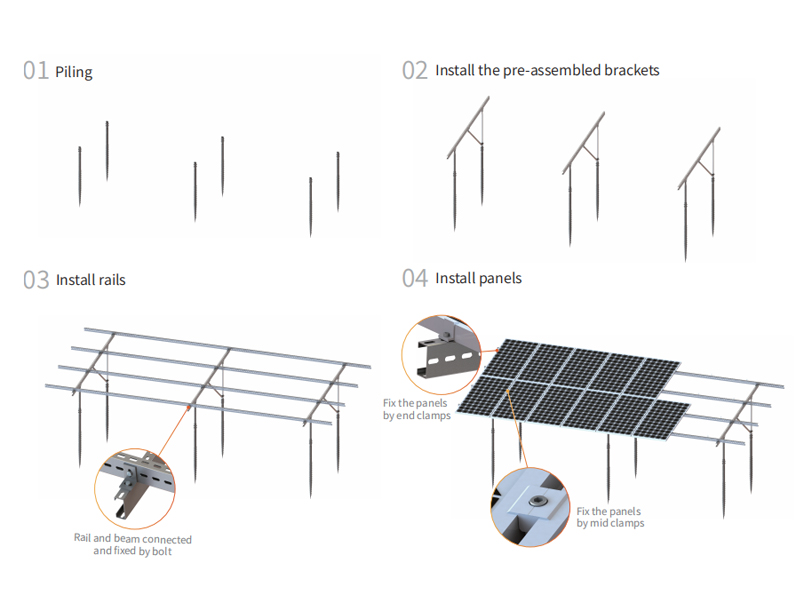

Pasos de instalación

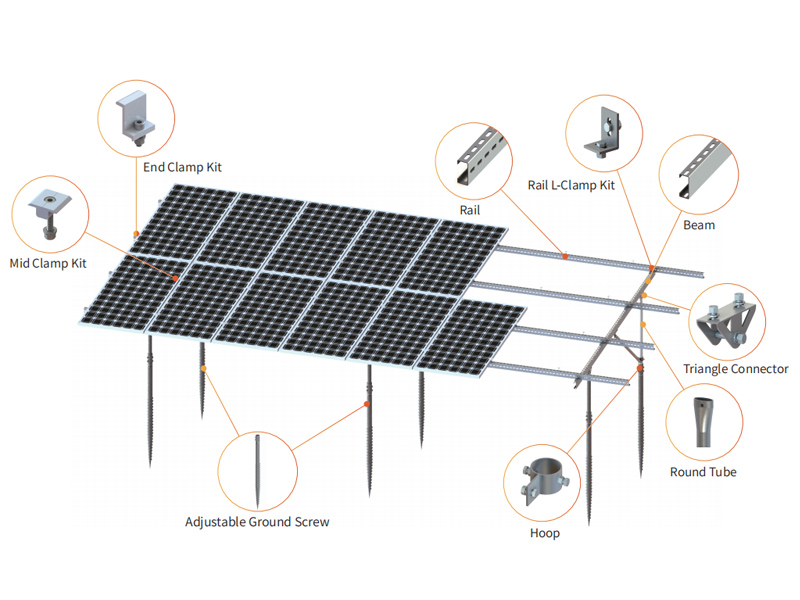

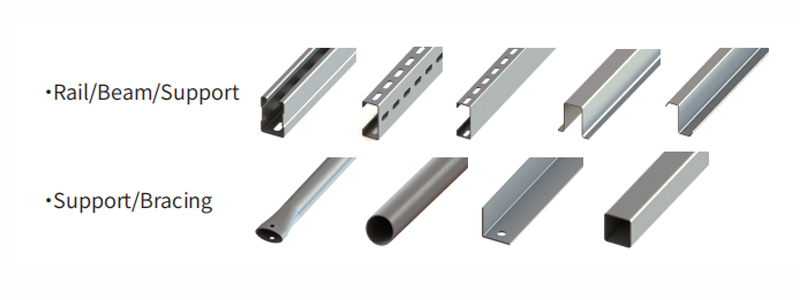

Accesorios
Detalles técnicos
Instalación
Base
Carga de viento
Carga de nieve
Normas
Material
Garantía
GRAMO
redondo
Pilote de tornillo / Hormigón
ete
hasta 60
EM
1.4
conocimiento
/m²
GB50009-2012,EN1990:2002,ASE7-05,AS/NZS1170,JIS C8955:2017,GB50017-2017
Aluminio anodizado AL6005-T5, acero galvanizado por inmersión en caliente, acero prerrevestido con Zn-Al-Mg, acero inoxidable SUS304
10 años de garantía
Pasos de instalación Detalles técnicos Instalación Suelo Base Tornillo para hormigón / Hormigón Carga de viento hasta 60 m/s Carga de nieve 1,4 kN/m² Normas GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50017-2017 Material Acero galvanizado por inmersión en caliente, aluminio anodizado AL6005-T5, acero prerrevestido con Zn-Al-Mg, Garantía 10 Años de garantía
Sistema de montaje en tierra de un solo poste Diseñado para montar 4, 6, 8 o 10 paneles por poste, ofrece eficacia, flexibilidad y durabilidad a largo plazo. Utilice nuestro sistema de montaje en poste, riel y abrazaderas de premontaje para una fácil instalación, ahorrando tiempo y mano de obra.
Sistema de montaje flotante Estructura Sistema de anclaje Soporte de caja combinadora, canaleta para cables, pasillo Tipos de canalizaciones Detalles técnicos Descripción del diseño: 1. Reducir la evaporación del agua y utilizar el efecto de enfriamiento del agua para aumentar la generación de energía. 2. El soporte está hecho de aleación de aluminio para que sea ignífugo. 3. Fácil de instalar sin equipo pesado; seguro y cómodo de mantener. Instalación Superficie del agua Altura de las olas superficiales ≤0,5 m Caudal superficial ≤0,5 m/s Carga de viento ≤36 m/s Carga de nieve ≤0,45 kn/m² Ángulo de inclinación 0~25° Normas GB50009-2012,EN1990:2002,ASE7-05,AS/NZS1170,JIS C8955:2017 Material HDPE, aluminio anodizado AL6005-T5, acero inoxidable SUS304 Garantía 10 Años de garantía Referencia del proyecto
Las soluciones de pared de vidrio fotovoltaico de la serie SolFirsTechPVROOM combinan la estructura del edificio con la generación de energía, y ofrecen funciones de resistencia al viento, a la nieve, al agua y transmisión de luz. Esta serie presenta una estructura compacta, una excelente apariencia y una gran adaptabilidad a la mayoría de las instalaciones. Muro cortina + energía solar fotovoltaica, una sustitución ecológica al sistema de muro cortina de vidrio.
Luz de calle solar LED todo en uno a prueba de agua, diseño todo en uno, la luz y el panel solar de la luz de calle solar integrada están integrados en una estructura, que es fácil de instalar.
Las terrazas solares fotovoltaicas de la serie SolFirsTechPVROOM están construidas con vidrio templado y estructura metálica. Estas soluciones ofrecen generación de energía, protección contra el viento, la nieve, el agua y transmisión de luz. Esta serie presenta una estructura compacta, una excelente apariencia y una gran adaptabilidad a la mayoría de las instalaciones. Estructura de vidrio templado + marco de metal + energía solar fotovoltaica, una sustitución ecológica al solárium tradicional.
SolFirsTechPVROOF es una serie de cobertizos impermeables de aluminio que combinan la estructura del edificio con la generación de energía, y ofrecen funciones de resistencia al viento, a la nieve, al agua y transmisión de luz. Esta serie tiene una estructura compacta y una excelente apariencia. y alta adaptabilidad a la mayoría de los sitios. Estructura impermeable + energía solar fotovoltaica, un sistema ecológico Sustitución amistosa del dosel tradicional.
Características y características Alta estabilidad Soportes triangulares y estructura sencilla para mayor estabilidad. Fiabilidad El sistema de control independiente ayuda a monitorear la operación, encontrar puntos de falla a tiempo y reducir la pérdida de potencia de salida. Seguimiento inteligente Ajuste el ángulo de inclinación de forma inteligente y oportuna según el terreno y el clima. Estructura del rastreador Tecnología de seguimiento Rastreador de un solo eje inclinado Voltaje del sistema 1000 V/1500 V Rango de seguimiento ±45° Ángulo de inclinación Acimut 5-25° Velocidad del viento de trabajo 18 m/s (personalizable) Velocidad máxima del viento 40 m/s (ASCE 7-10) Módulos por rastreador Módulos W20 (personalizables) Materiales principales Acero galvanizado por inmersión en caliente Q235B/Q355B con revestimiento de Zn-Al-Mg Espesor medio del revestimiento ≥65 micras Sistema de accionamiento Accionamiento de giro Tipo de fundación PHC / Pilote colado in situ / Pilote de acero Sistema de control Sistema de control MCU Modo de seguimiento Control de tiempo de bucle cerrado + GPS Precisión de seguimiento
Solar First Techo de lastre Soporte de montaje Es compatible con la mayoría de los tipos de techo con diferentes ganchos. Gracias a su innovador riel y módulo, el soporte para techos de tejas permite una instalación mucho más rápida y sencilla.
Detalles técnicos Instalación Suelo Base PHC/Pilo colado in situ Disposición de los módulos Una sola fila en vertical Un solo tramo ≤20 m Carga de viento 0,45 KN/㎡ (Ajustable según el proyecto) Carga de nieve 0,15 KN/㎡ (Ajustable según el proyecto) Ángulo de inclinación ≤30° Normas GB 50009-2012, GB 50017-2017, NB/T 10115-2018, JGJ257-2012, JGJT 497-2023 Material Aluminio anodizado AL6005-T5, acero galvanizado por inmersión en caliente, acero prerrevestido con Zn-Al-Mg, acero inoxidable SUS304 Garantía 10 años de garantía
Características y características Alta adaptabilidad Adaptabilidad de la diferencia de pendiente a terrenos irregulares en dirección NS hasta un 15% Menos pila s El diseño del módulo 2P permite ahorrar cimentaciones de pilotes (hasta 140 piezas/MW) y reduce en gran medida el coste Compatibilidad Compatible con módulos solares de celdas de 182/210 mm Accesibilidad Sin obstáculos entre rastreadores independientes, fácil de construir y mantener. Fiabilidad El sistema de control independiente ayuda a monitorear la operación, encontrar puntos de falla a tiempo y reducir la pérdida de potencia de salida. Seguimiento inteligente Ajuste el ángulo de inclinación de forma inteligente y oportuna según el terreno y los datos climáticos para aumentar la potencia de salida. Diseño razonable La estabilidad está garantizada mediante un diseño estructural exclusivo y una estricta prueba en el túnel de viento. Estructura del rastreador Tecnología de seguimiento Seguidor horizontal de un solo eje Voltaje del sistema 1000 V/1500 V Rango de seguimiento ±45°/±60° Velocidad del viento de trabajo 18 m/s (personalizable) Velocidad máxima del viento 35 m/s (ASCE 7-10) Módulos por rastreador ≤60 módulos (personalizables) Materiales principales Acero galvanizado por inmersión en caliente Q235B/Q355B, recubierto de Zn-AI-Mg Espesor medio del revestimiento ≥65 micras Sistema de accionamiento Accionamiento de giro Tipo de fundación PHC / Pilote colado in situ / Pilote de acero Sistema de control Sistema de control MCU Modo de seguimiento Control de tiempo de bucle cerrado + GPS Precisión de seguimiento
Soportes de patas en L para montaje solar en techo de hojalata, muy fácil instalación.
