Detalles técnicos |
|
|

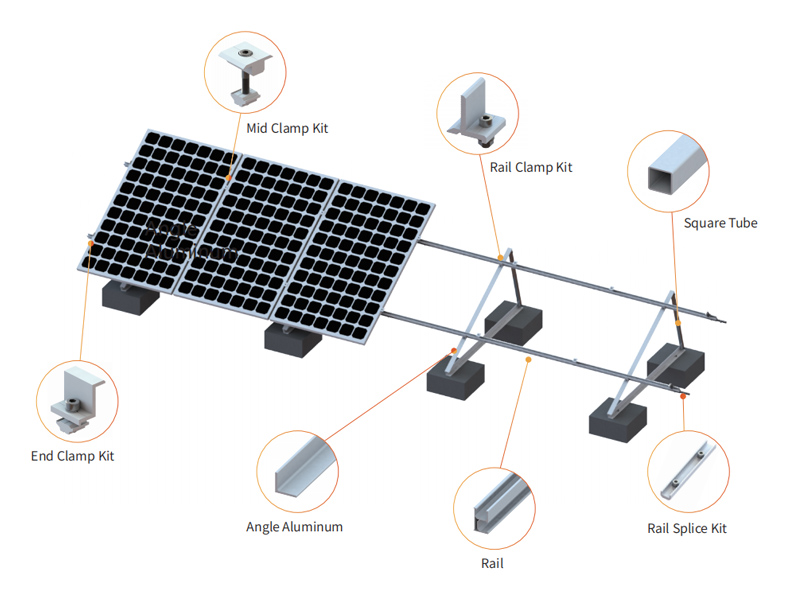

Descripción del diseño: Esta solución es aplicable sobre suelo o cubierta de hormigón con pequeña inclinación. Estructura ligera, fuerte resistencia, buena flexibilidad. |
|
|
Instalación |
Suelo/Techo de hormigón |
|
Carga de viento |
hasta 60 m/s |
|
Carga de nieve |
1,4 kN/m² |
|
Ángulo de inclinación |
0~60° |
|
Normas |
A GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
|
Material |
Aluminio anodizado AL 6005-T5, acero inoxidable SUS304 |
|
Garantía |
10 Años de garantía |
SolFirsTech Sistema de montaje en techo Es ampliamente utilizado para sistemas de montaje solar de techos comerciales y residenciales, instalación rápida y ahorro de costos de mano de obra.
Nuestro tornillo de tierra está fabricado en acero al carbono Q235 con recubrimiento HDG ≥80 μm, excelente resistencia a la corrosión gracias a su galvanizado por inmersión en caliente y fácil de instalar en áreas abiertas. Disponible con soluciones a medida, con longitud y tamaño personalizables.
Características · Fuerte capacidad de compensación de potencia reactiva, rango ajustable del factor de potencia ± 0,8 · Los métodos de comunicación múltiples son flexibles y opcionales (RS485, Ethernet, GPRS/Wi-Fi) · Admite actualización remota · Con la reparación de PID, mejore el rendimiento del módulo · Equipado con interruptor de CA y CC, el mantenimiento es más seguro y conveniente. · Selección 100% de componentes de renombre mundial, larga vida útil Solicitud ·Repartido · R ¡Uf! · Hoteles · Fábricas · Complejos turísticos · Edificios comerciales · Centros de conferencias · Edificios de oficinas Energía del sistema 40 KW 50 KW 60 KW 80 kW 100 kW Energía de paneles solares 400 O 420 O 450 O 450 W 450 W Número de paneles solares 100 piezas 120 piezas 134 piezas 178 piezas 222 piezas Cable de CC fotovoltaico 1 JUEGO Conector MC4 1 JUEGO Potencia de salida nominal del inversor 33 kW 40 kW 50 kW 70 kW 80 kW Potencia aparente de salida máxima 36,3 kVA 44 kVA 55 kVA 77 kVA 88 kVA Tensión nominal de la red 3/N/PE, 400 V Rango de voltaje de la red 2 70- 480 V C.A Frecuencia nominal de la red 50 Hz Rango de frecuencia de la red 45-65 Hz Eficacia máxima 98. 60% Protección contra el efecto isla SÍ Protección de conexión inversa de CC SÍ Protección contra cortocircuitos de CA SÍ Protección contra corrientes de fuga SÍ Nivel de protección de entrada IP66 Temperatura de trabajo Sistema Método de enfriamiento Refrigeración natural Altitud máxima de trabajo -25～+60℃ Comunicación 4G (opcional)/WiFi (opcional) Cable con núcleo de cobre y salida de CA 1 JUEGO Caja de distribución 1 JUEGO Material auxiliar 1 JUEGO Tipo de montaje fotovoltaico Montaje de aluminio/acero al carbono (un juego)
Sistema de montaje solar en tierra Se aplica a grandes plantas solares comerciales para servicios públicos. Se trata de un sistema de una sola columna, apto tanto para módulos con marco como sin marco.
Tipos de hemorroides PHC Detalles técnicos Descripción del diseño: 1. Aplicable a piscinas de agua, pantanos, humedales o zonas de lodo profundo. 2. Especialmente adecuado para zonas propensas a inundaciones. Instalación Suelo Base Pilote de hormigón hilado / Pilote de hormigón alto (H ≥ 600 mm) Carga de viento hasta 60 m/s Carga de nieve 1,4 kN/m² Normas AS/NZS1170, JIS C8955:2017, GB50009-2012, DIN 1055, IBC 2006 Material Acero anodizado AL6005-T5, galvanizado por inmersión en caliente, acero inoxidable SUS304 Garantía 10 Años de garantía Referencia del proyecto
El sistema fotovoltaico flotante sobre el agua es diferente de los proyectos de generación de energía fotovoltaica en el suelo y el techo. Con la disminución del uso de los recursos terrestres, el terreno disponible para la construcción de plantas fotovoltaicas será cada vez más escaso en el futuro. Al mismo tiempo, las ventajas de los sistemas fotovoltaicos flotantes sobre el agua están ganando cada vez más protagonismo en la industria fotovoltaica.
Características · Integración fotovoltaica en edificios, apariencia hermosa. ·Excelente combinación con módulos fotovoltaicos para cochera con buena generación de energía. ·La generación de energía fotovoltaica ahorra energía y es respetuosa con el medio ambiente. ·Sin emisiones, sin ruido, sin contaminación. ·Puede suministrar energía a la red y obtener facturas por energía solar. Solicitud ·Fábrica ·Complejo ·Edificio comercial ·Centro de conferencias ·Edificio de oficinas ·Estacionamiento al aire libre ·Hotel Parámetros del sistema Energía del sistema 21,45 kW Energía de paneles solares 550 W Número de paneles solares 39 片 Cable de CC fotovoltaico 1 JUEGO Conector MC4 1 JUEGO Potencia de salida nominal del inversor 20 kW Potencia aparente de salida máxima 22 kVA Tensión nominal de la red 3/N/PE, 400 V Frecuencia nominal de la red 50 Hz Eficacia máxima 98.60% Protección contra el efecto isla SÍ Protección de conexión inversa de CC SÍ Protección contra cortocircuitos de CA SÍ Protección contra corrientes de fuga SÍ Nivel de protección de entrada IP66 Temperatura de trabajo -25~+60°C Método de enfriamiento Refrigeración natural Altitud máxima de trabajo 4 kilómetros Comunicación 4G (opcional)/WiFi (opcional) Cable con núcleo de cobre y salida de CA 1 JUEGO Caja de distribución 1 JUEGO Pila de carga 2 juegos de pilas de carga de CC integradas de 120 kW Voltaje de entrada y salida de la pila de carga Voltaje de entrada: 380 V CA Voltaje de salida: 200-1000 V Material auxiliar 1 JUEGO Tipo de montaje fotovoltaico Montaje de aluminio/acero al carbono (un juego)
Eólica y solar dos modo de carga de la farola solar
SolFirsTech Sistema de montaje en techo Es ampliamente utilizado para sistemas de montaje solar de techos comerciales y residenciales, instalación rápida y ahorro de costos de mano de obra.
Pasos de instalación Detalles técnicos Instalación Suelo Base Tornillo para hormigón / Hormigón Carga de viento hasta 60 m/s Carga de nieve 1,4 kN/m² Normas GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50017-2017 Material Acero galvanizado por inmersión en caliente, aluminio anodizado AL6005-T5, acero prerrevestido con Zn-Al-Mg, Garantía 10 Años de garantía
Pie en L solar para uso en sistemas de montaje fotovoltaico de techo de hojalata, con alta calidad y bajo precio.
Serie de abrazaderas de techo SolFirsTech-RC Dimensiones (mm) A B do D SolFirsTech-RC-01 18 13.5 10.5 10 SolFirsTech-RC-0 2 26 12 10.5 18 SolFirsTech-RC-0 3 35 21.6 2.5 31.5 SolFirsTech-RC-0 4 16.3 16.3 2.5 12 SolFirsTech-RC-0 5 15 12.2 10 10 Detalles técnicos Instalación Techo de metal Carga de viento hasta 60 m/s Carga de nieve 1,4 kN/m² Ángulo de inclinación Paralelo a la superficie del techo Normas GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Material Aluminio anodizado AL 6005-T5, acero inoxidable SUS304 Garantía 10 Años de garantía
