Detalles técnicos |
|
|
Descripción del diseño: Esta solución Ofrece una instalación rápida con un mínimo de componentes. . Su estructura es ligera con alta resistencia y buena flexibilidad. |
|
|
Instalación |
Suelo/Techo de hormigón |
|
Carga de viento |
hasta 60 m/s |
|
Carga de nieve |
1,4 nudos/metro 2 |
|
Ángulo de inclinación |
10° , 15° , 20° |
|
Normas |
GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017 |
|
Material |
Aluminio anodizado AL 6005-T5, acero inoxidable SUS304 / Acero galvanizado por inmersión en caliente |
|
Garantía |
10 Años de garantía |
Solar First Techo de lastre Soporte de montaje Es compatible con la mayoría de los tipos de techo con diferentes ganchos. Gracias a su innovador riel y módulo, el soporte para techos de tejas permite una instalación mucho más rápida y sencilla.

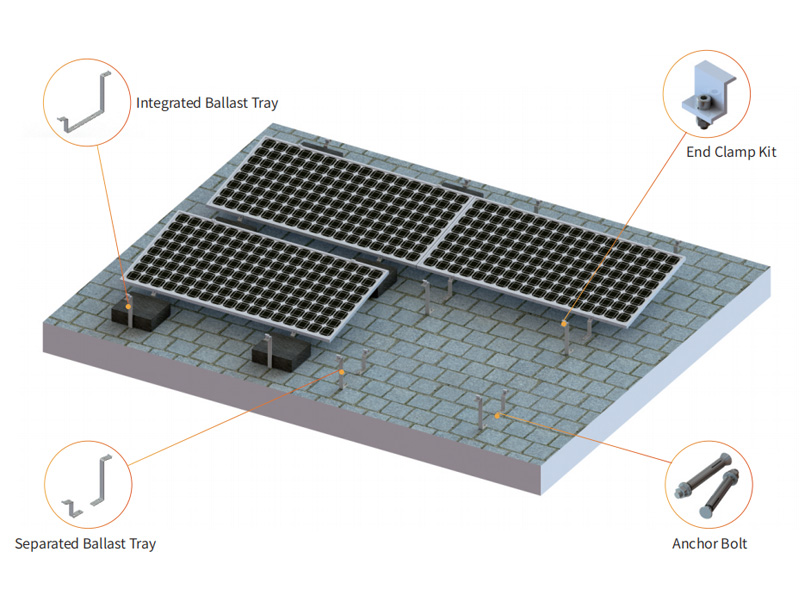

Mejor configuración, instalación rápida, SolFirsTech PV Sistema de montaje con balasto a través de lastres agregados para proporcionar un sistema sin penetración, sin problemas de fugas y ahorrando costos de mano de obra.
Sitio de instalación Techo Tipo No ajustable Tamaño Personalizado Color Naturaleza Material SUS304 Proceso de dar un título ISO9001 Garantía 10 años y 20 años de vida útil
Características y características Alta adaptabilidad Alta adaptabilidad Adaptabilidad de la diferencia de pendiente a terrenos irregulares en dirección NS hasta un 15% Alta estabilidad El accionamiento multipunto aumenta en gran medida la resistencia a la torsión del viento y la velocidad crítica del viento. Compatibilidad Compatible con módulos solares de celdas de 182/210 mm Accesibilidad Sin obstáculos entre rastreadores independientes, fácil de construir y mantener. Fiabilidad El sistema de control independiente ayuda a monitorear la operación, encontrar puntos de falla a tiempo y reducir la pérdida de potencia de salida. Seguimiento inteligente Ajuste el ángulo de inclinación de forma inteligente y oportuna según el terreno y los datos climáticos para aumentar la potencia de salida. Diseño razonable La estabilidad está garantizada mediante un diseño estructural exclusivo y una estricta prueba en el túnel de viento. Estructura del rastreador Tecnología de seguimiento Seguidor horizontal de un solo eje Voltaje del sistema 1000 V/1500 V Rango de seguimiento ±45° Velocidad del viento de trabajo 18 m/s (personalizable) Velocidad máxima del viento 45 m/s (ASCE 7-10) Módulos por rastreador ≤120 módulos (personalizables) Materiales principales Acero galvanizado por inmersión en caliente Q235B/Q355B, recubierto de Zn-AI-Mg Espesor medio del revestimiento ≥65 micras Sistema de accionamiento Accionamiento de giro / Actuador lineal Tipo de fundación PHC / Pilote colado in situ / Pilote de acero Sistema de control Sistema de control MCU Modo de seguimiento Control de tiempo de bucle cerrado + GPS Precisión de seguimiento
Serie de abrazaderas de techo SolFirsTech-RC Detalles técnicos Instalación Techo de metal Carga de viento hasta 60 m/s Carga de nieve 1,4 nudos/metro ² Ángulo de inclinación Paralelo a la superficie del techo Normas GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Material Aluminio anodizado AL 6005-T5, acero inoxidable SUS304 Garantía 10 Años de garantía
Abrazaderas para paneles solares de película fina, tamaño 80 mm, 120 mm, 150 mm. Aplicación para módulos. Módulo solar de película delgada sin marco de 6-9 mm.
Sistema de montaje solar triangular ajustable para techo plano Diseñado con gran flexibilidad para sistemas solares en techos residenciales y comerciales, es compacto y ligero.
Una de las mejores cosas que puede hacer para el éxito a largo plazo de un sistema fotovoltaico (PV) es priorizar la gestión de cables durante el proceso de instalación. SolFirsTech-CC-01 SolFirsTech-CC-02 SolFirsTech-CC-03 SolFirsTech-CC-04 SolFirsTech-CC-05
Características · Integración fotovoltaica en edificios, apariencia hermosa. ·Excelente combinación con módulos fotovoltaicos para cochera con buena generación de energía. ·La generación de energía fotovoltaica ahorra energía y es respetuosa con el medio ambiente. ·Sin emisiones, sin ruido, sin contaminación. ·Puede suministrar energía a la red y obtener facturas por energía solar. Solicitud ·Fábrica ·Complejo ·Edificio comercial ·Centro de conferencias ·Edificio de oficinas ·Estacionamiento al aire libre ·Hotel Parámetros del sistema Energía del sistema 21,45 kW Energía de paneles solares 550 W Número de paneles solares 39 片 Cable de CC fotovoltaico 1 JUEGO Conector MC4 1 JUEGO Potencia de salida nominal del inversor 20 kW Potencia aparente de salida máxima 22 kVA Tensión nominal de la red 3/N/PE, 400 V Frecuencia nominal de la red 50 Hz Eficacia máxima 98.60% Protección contra el efecto isla SÍ Protección de conexión inversa de CC SÍ Protección contra cortocircuitos de CA SÍ Protección contra corrientes de fuga SÍ Nivel de protección de entrada IP66 Temperatura de trabajo -25~+60°C Método de enfriamiento Refrigeración natural Altitud máxima de trabajo 4 kilómetros Comunicación 4G (opcional)/WiFi (opcional) Cable con núcleo de cobre y salida de CA 1 JUEGO Caja de distribución 1 JUEGO Pila de carga 2 juegos de pilas de carga de CC integradas de 120 kW Voltaje de entrada y salida de la pila de carga Voltaje de entrada: 380 V CA Voltaje de salida: 200-1000 V Material auxiliar 1 JUEGO Tipo de montaje fotovoltaico Montaje de aluminio/acero al carbono (un juego)
SolFirsTech Solar Sistema de montaje para cochera ofrece una solución flexible, sencilla y asequible para el sistema de montaje solar.
Abrazaderas para paneles solares de película fina, tamaño 80 mm, 120 mm, 150 mm. Aplicación para módulos. Módulo solar de película delgada sin marco de 6-9 mm.
Detalles técnicos Descripción del diseño: Esta solución es aplicable sobre suelo o cubierta de hormigón con pequeña inclinación. Estructura ligera, fuerte resistencia, buena flexibilidad. Instalación Suelo/Techo de hormigón Carga de viento hasta 60 m/s Carga de nieve 1,4 kN/m² Ángulo de inclinación 0~60° Normas A GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Material Aluminio anodizado AL 6005-T5, acero inoxidable SUS304 Garantía 10 Años de garantía
