Página de inicio
/Montaje solar en tierra
/SolFirsTech MONTAJE EN SUELO PLANO - TIPO MULTIFILA, TIPO I

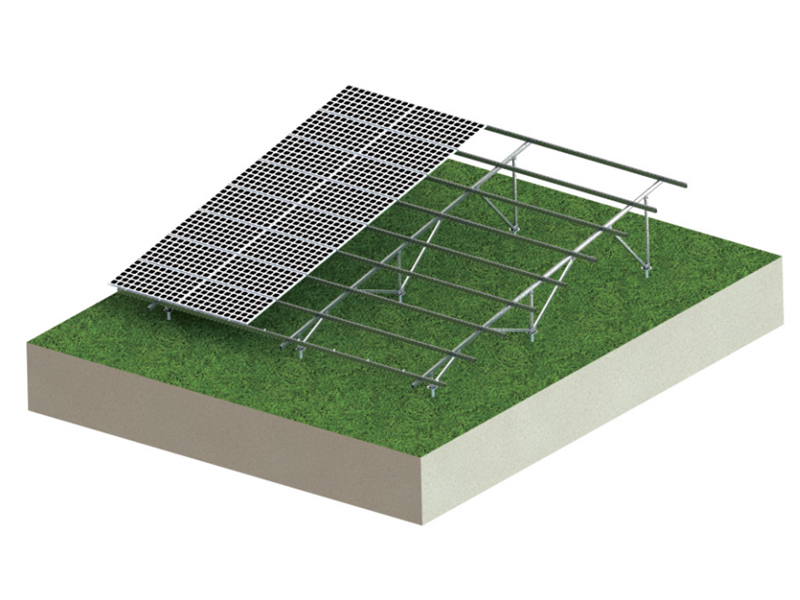

Estructura de tipo multifila
El diseño de instalación de módulos de múltiples filas puede aumentar la tasa de utilización de la tierra,
mejorar la eficiencia de la generación de energía y aumentar los beneficios económicos.
Ángulo de inclinación recomendado: Menos de 15°
Entorno recomendado:
Alta carga de nieve y carga de viento.

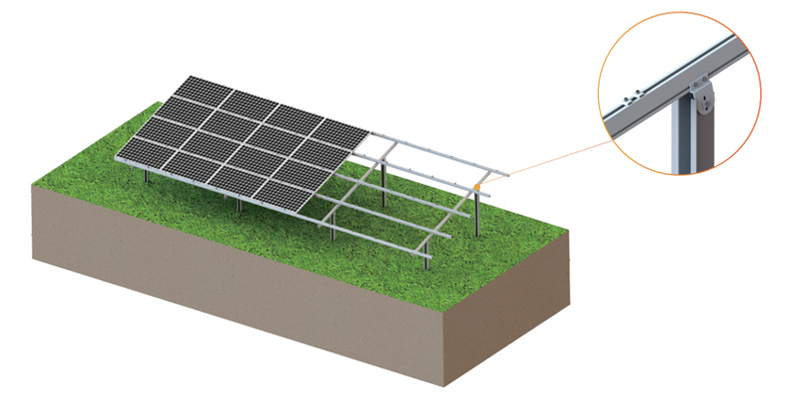

Estructura de tipo L
La estructura está fijada mediante dos puertas abiertas. Publicaciones. Es estable y conveniente. en instalación.
Entorno recomendado:
Bajo carga de nieve y viento.
Tecnología
Detalles técnicos
Instalación
Carga de viento
Carga de nieve
Normas
Material
Garantía
Tierra
d
hasta 60 m/s
1
.4 kN/m²
GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007
Año
d
izado A
aluminio
AL 6005-T5
,
Acero galvanizado por inmersión en caliente,
S
Acero inoxidable SUS304
1
0
Años de garantía
[si !supportLists] NORTE- [fin si] Estructura de tipo Estructura ampliamente utilizada, estable y conveniente para Instalación, bienvenida por el cliente. Entorno recomendado: Baja carga de nieve y carga de viento. Estructura tipo V Estructura de fácil instalación y gran practicidad. Dado que la estructura en V tiene una altura libre al suelo limitada, es adecuada para techos planos de hormigón y zonas sin maleza ni animales grandes. Ofrece una solución rentable. Entorno recomendado: Baja carga de nieve y carga de viento. Estructura tipo W Su popular estructura en forma de doble V le otorga mayor estabilidad. Se puede utilizar en diversos entornos. Entorno recomendado: Alta carga de nieve y carga de viento. Técnica Detalles de cal En tallación Suelo Carga de viento hasta 60 EM S ahora Carga 1,4 nudos/metro ² Normas GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, Norma JIS C8955:2017, GB50429-2007 Material Aluminio AL6005-T5, acero galvanizado por inmersión en caliente, acero inoxidable SUS304 Garantía 10 años de garantía
Características · Integración fotovoltaica en edificios, apariencia hermosa. ·Excelente combinación con módulos fotovoltaicos para cochera con buena generación de energía. ·La generación de energía fotovoltaica ahorra energía y es respetuosa con el medio ambiente. ·Sin emisiones, sin ruido, sin contaminación. ·Puede suministrar energía a la red y obtener facturas por energía solar. Solicitud ·Fábrica ·Complejo ·Edificio comercial ·Centro de conferencias ·Edificio de oficinas ·Estacionamiento al aire libre ·Hotel Parámetros del sistema Energía del sistema 21,45 kW Energía de paneles solares 550 W Número de paneles solares 39 片 Cable de CC fotovoltaico 1 JUEGO Conector MC4 1 JUEGO Potencia de salida nominal del inversor 20 kW Potencia aparente de salida máxima 22 kVA Tensión nominal de la red 3/N/PE, 400 V Frecuencia nominal de la red 50 Hz Eficacia máxima 98.60% Protección contra el efecto isla SÍ Protección de conexión inversa de CC SÍ Protección contra cortocircuitos de CA SÍ Protección contra corrientes de fuga SÍ Nivel de protección de entrada IP66 Temperatura de trabajo -25~+60°C Método de enfriamiento Refrigeración natural Altitud máxima de trabajo 4 kilómetros Comunicación 4G (opcional)/WiFi (opcional) Cable con núcleo de cobre y salida de CA 1 JUEGO Caja de distribución 1 JUEGO Pila de carga 2 juegos de pilas de carga de CC integradas de 120 kW Voltaje de entrada y salida de la pila de carga Voltaje de entrada: 380 V CA Voltaje de salida: 200-1000 V Material auxiliar 1 JUEGO Tipo de montaje fotovoltaico Montaje de aluminio/acero al carbono (un juego)
Características · Integrado, fácil instalación y mantenimiento, bajo costo operativo, alta eficiencia. y seguridad, económica y práctica. ·Bombeo de agua de pozos profundos para abastecer el riego de tierras agrícolas o para consumo humano y animal. Resolver eficazmente el problema del abastecimiento de agua en zonas que carecen de agua y electricidad. ·Sin ruido, sin otros peligros públicos, ahorro de energía, respetuoso con el medio ambiente y una amplia gama de aplicaciones. Solicitud ·Zonas con escasez de agua y de electricidad ·Bombeado para aguas profundas Especificaciones del sistema de bombeo solar de CC Energía de paneles solares 500 W 800 W 1000W 1500W Voltaje del panel solar 42-100 V 63-150 V Potencia nominal de la bomba de agua 300 W 550 W 750 W 1100W Tensión nominal de la bomba de agua CC 48 V 72 V CC Elevación máxima de la bomba de agua 35 metros 50 metros 72 metros Caudal máximo de la bomba de agua 3 metros 3 /hora 3,2 m 3 / h 5 metros 3 /hora Diámetro exterior de la bomba de agua 3 pulgadas Diámetro de salida de la bomba 1 pulgada Material de la bomba de agua Acero inoxidable Bomba que transporta el medio Agua Tipo de montaje fotovoltaico Montaje en el suelo
Sistema de montaje solar en tierra Se aplica a grandes plantas solares comerciales para servicios públicos. Se trata de un sistema de una sola columna, apto tanto para módulos con marco como sin marco.
Trazador horizontal de un solo eje
Trabajar con módulos solares de película fina, módulos solares de vidrio-vidrio y módulos solares sin marco. N° q` Nombre del producto Imagen SolFirsTech-BM-EC80 Kit de abrazadera de extremo para módulo sin marco SolFirsTech-BM-IC80 Kit de abrazadera intermedia para módulo sin marco SolFirsTech-MC-HP12 Kit de abrazadera intermedia SolFirsTech-MC-HP18 Kit de abrazadera de extremo SolFirsTech-MC-SolFirsTech71 Kit de abrazadera de extremo SolFirsTech-MCSolFirsTech70 Kit de abrazadera intermedia SolFirsTech-EC-F35-50 Kit de abrazadera de extremo ajustable
Farola solar integrada todo en uno, de fácil instalación y diseño integral. Resistente al agua.
Sitio de instalación Techo Tipo No ajustable Tamaño Personalizado Color Naturaleza Material SUS304 Proceso de dar un título ISO9001 Garantía 10 años y 20 años de vida útil
El sistema fotovoltaico flotante sobre el agua es diferente de los proyectos de generación de energía fotovoltaica en el suelo y el techo. Con la disminución del uso de los recursos terrestres, el terreno disponible para la construcción de plantas fotovoltaicas será cada vez más escaso en el futuro. Al mismo tiempo, las ventajas de los sistemas fotovoltaicos flotantes sobre el agua están ganando cada vez más protagonismo en la industria fotovoltaica.
Diferentes techos de tejas requieren diferentes ganchos para tejas, según el molde del techo de tejas. Puede elegir el gancho adecuado según su tipo de techo.
Características y características Alta adaptabilidad Alta adaptabilidad Adaptabilidad de la diferencia de pendiente a terrenos irregulares en dirección NS hasta un 15% Alta estabilidad El accionamiento multipunto aumenta en gran medida la resistencia a la torsión del viento y la velocidad crítica del viento. Compatibilidad Compatible con módulos solares de celdas de 182/210 mm Accesibilidad Sin obstáculos entre rastreadores independientes, fácil de construir y mantener. Fiabilidad El sistema de control independiente ayuda a monitorear la operación, encontrar puntos de falla a tiempo y reducir la pérdida de potencia de salida. Seguimiento inteligente Ajuste el ángulo de inclinación de forma inteligente y oportuna según el terreno y los datos climáticos para aumentar la potencia de salida. Diseño razonable La estabilidad está garantizada mediante un diseño estructural exclusivo y una estricta prueba en el túnel de viento. Estructura del rastreador Tecnología de seguimiento Seguidor horizontal de un solo eje Voltaje del sistema 1000 V/1500 V Rango de seguimiento ±45° Velocidad del viento de trabajo 18 m/s (personalizable) Velocidad máxima del viento 45 m/s (ASCE 7-10) Módulos por rastreador ≤120 módulos (personalizables) Materiales principales Acero galvanizado por inmersión en caliente Q235B/Q355B, recubierto de Zn-AI-Mg Espesor medio del revestimiento ≥65 micras Sistema de accionamiento Accionamiento de giro / Actuador lineal Tipo de fundación PHC / Pilote colado in situ / Pilote de acero Sistema de control Sistema de control MCU Modo de seguimiento Control de tiempo de bucle cerrado + GPS Precisión de seguimiento
Estructura de montaje para paneles solares en tierra de aluminio/acero galvanizado de alta calidad
