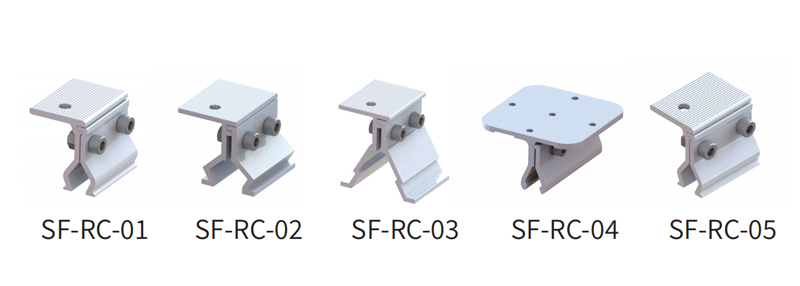

Serie de abrazaderas de techo SolFirsTech-RC
|

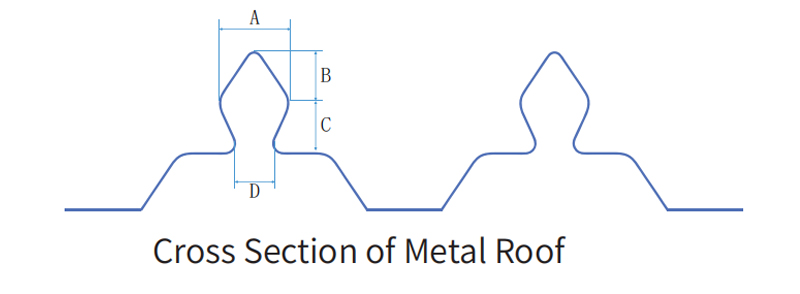

Dimensiones (mm) |
A |
B |
do |
D |
|
SolFirsTech-RC-01 |
18 |
13.5 |
10.5 |
10 |
|
SolFirsTech-RC-0 2 |
26 |
12 |
10.5 |
18 |
|
SolFirsTech-RC-0 3 |
35 |
21.6 |
2.5 |
31.5 |
|
SolFirsTech-RC-0 4 |
16.3 |
16.3 |
2.5 |
12 |
|
SolFirsTech-RC-0 5 |
15 |
12.2 |
10 |
10 |
|
Detalles técnicos |
|
|
Instalación |
Techo de metal |
|
Carga de viento |
hasta 60 m/s |
|
Carga de nieve |
1,4 kN/m² |
|
Ángulo de inclinación |
Paralelo a la superficie del techo |
|
Normas |
GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
|
Material |
Aluminio anodizado AL 6005-T5, acero inoxidable SUS304 |
|
Garantía |
10 Años de garantía |
