Página de inicio
/Estructura de montaje flexible

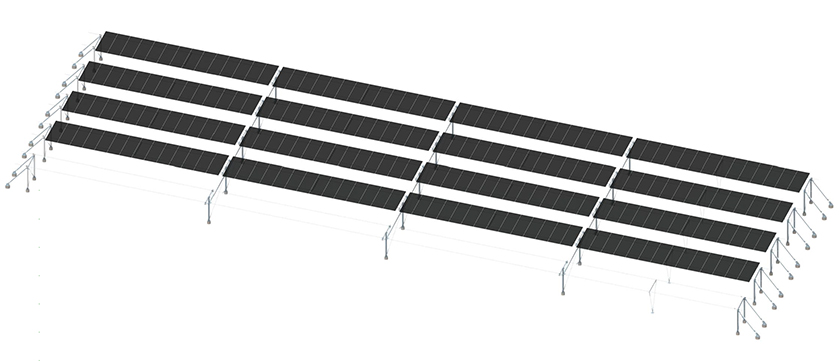

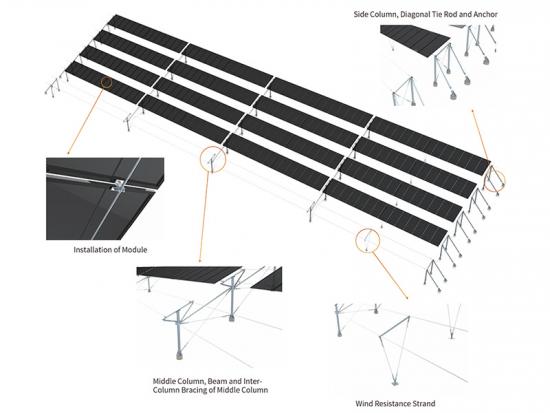

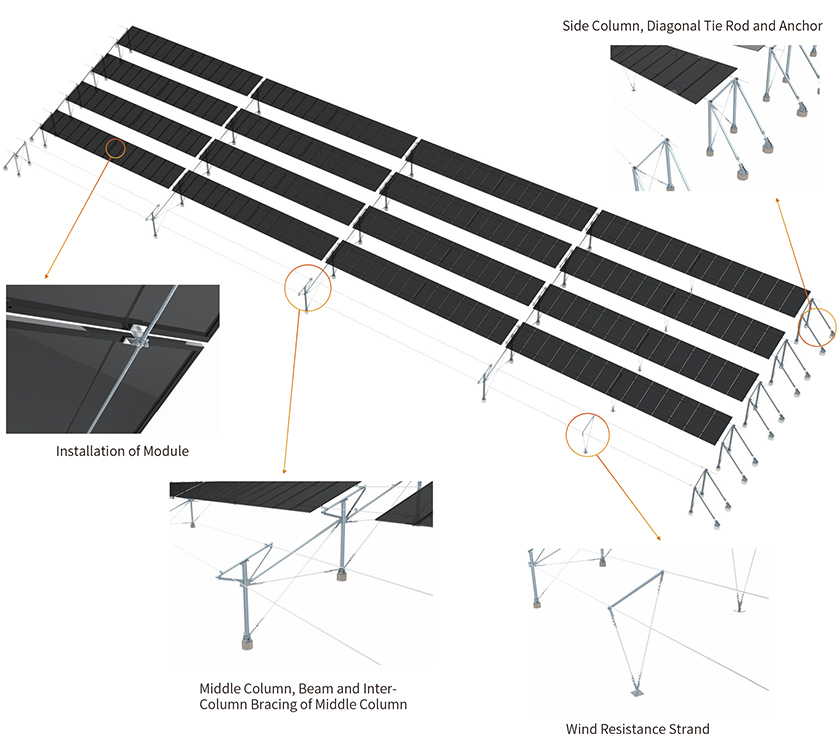

/Estructura de montaje flexible de una sola capa SolFirsTech
|
Detalles técnicos
|
|
|
Instalación
|
Suelo
|
|
Base
|
PHC/Pilo colado in situ
|
|
Disposición de los módulos
|
Una sola fila en vertical
|
|
Un solo tramo
|
≤20 m
|
|
Carga de viento
|
0,45 KN/㎡ (Ajustable según el proyecto)
|
|
Carga de nieve
|
0,15
KN/㎡ (Ajustable según el proyecto)
|
| Ángulo de inclinación |
≤30°
|
|
Normas
|
GB 50009-2012, GB 50017-2017, NB/T 10115-2018, JGJ257-2012, JGJT 497-2023
|
|
Material
|
Aluminio anodizado AL6005-T5, acero galvanizado por inmersión en caliente, acero prerrevestido con Zn-Al-Mg, acero inoxidable SUS304
|
|
Garantía
|
10 años de garantía
|
Detalles técnicos Instalación Suelo Base PHC/Pilo colado in situ Disposición de los módulos Una sola fila en vertical Un solo tramo ≤50 m Carga de viento 0,45 KN/㎡ (Ajustable según el proyecto) Carga de nieve 0,15 KN/㎡ (Ajustable según el proyecto) Ángulo de inclinación ≤15° Normas GB 50009-2012, GB 50017-2017, NB/T 10115-2018, JGJ257-2012, JGJT 497-2023 Material Aluminio anodizado AL6005-T5, acero galvanizado por inmersión en caliente, acero prerrevestido con Zn-Al-Mg, acero inoxidable SUS304 Garantía 10 años de garantía
Características y características Alta capacidad Cada dos rastreadores están vinculados entre sí para formar hasta 4 cadenas de módulos (120 piezas) Compatibilidad Compatible con módulos solares de celdas de 182/210 mm Alta estabilidad Estar equipado con amortiguador para reducir la resonancia en entornos extremos. Fiabilidad El sistema de control independiente ayuda a monitorear la operación, encontrar puntos de falla a tiempo y reducir la pérdida de potencia de salida. Seguimiento inteligente Ajuste el ángulo de inclinación de forma inteligente y oportuna según el terreno y los datos climáticos para aumentar la potencia de salida. Diseño razonable La estabilidad está garantizada mediante un diseño estructural exclusivo y una estricta prueba en el túnel de viento. Estructura del rastreador Tecnología de seguimiento Seguidor horizontal de un solo eje Voltaje del sistema 1000 V/1500 V Rango de seguimiento ±50° Velocidad del viento de trabajo 18 m/s (personalizable) Velocidad máxima del viento 45 m/s (ASCE7-10) Velocidad máxima del viento
Esta serie de productos son soluciones de montaje para instalar módulos solares fotovoltaicos, inversores, cajas combinadoras, transSolFirsTechormers, cables en agua, como presas, lagos, estanques, embalses y áreas de hundimiento de minería de carbón.
[si !supportLists] NORTE- [fin si] Estructura de tipo Estructura ampliamente utilizada, estable y conveniente para Instalación, bienvenida por el cliente. Entorno recomendado: Baja carga de nieve y carga de viento. Estructura tipo V Estructura de fácil instalación y gran practicidad. Dado que la estructura en V tiene una altura libre al suelo limitada, es adecuada para techos planos de hormigón y zonas sin maleza ni animales grandes. Ofrece una solución rentable. Entorno recomendado: Baja carga de nieve y carga de viento. Estructura tipo W Su popular estructura en forma de doble V le otorga mayor estabilidad. Se puede utilizar en diversos entornos. Entorno recomendado: Alta carga de nieve y carga de viento. Técnica Detalles de cal En tallación Suelo Carga de viento hasta 60 EM S ahora Carga 1,4 nudos/metro ² Normas GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, Norma JIS C8955:2017, GB50429-2007 Material Aluminio AL6005-T5, acero galvanizado por inmersión en caliente, acero inoxidable SUS304 Garantía 10 años de garantía
Abrazaderas para paneles solares de película fina, tamaño 80 mm, 120 mm, 150 mm. Aplicación para módulos. Módulo solar de película delgada sin marco de 6-9 mm.
Características · Conversión de energía eficiente, plug and play, sin necesidad de esperar. · Circuito inteligente, potencia de salida estabilizada a 5 V, que coincide con la corriente de salida estable, evitando daños al equipo de carga · Material ETFE resistente, impermeable y resistente a la corrosión, mayor vida útil. · Para acampar/hacer senderismo Solicitud Lugares de suministro de energía de CC para exteriores Parámetros del sistema
Características ·Lente patentada, distribución de luz tipo ala de murciélago, la luz está bien distribuida ·Sistema de control inteligente para reducir el consumo de energía de toda la lámpara. ·La lámpara entera es fácil de montar y de mantener. ·Tiempos de ciclo altos, económicos y prácticos. Solicitud ·Jardín ·Plaza ·Ciudad industrial y carretera rural ·Autopista Especificaciones de la farola solar Energía de paneles solares 85 W±15% 1 20 W±15% 150 W±15% 240 W±15% 240 W±15% capacidad de la batería 12 V/1 00 Ah 12 V/1 50 Ahx2 12 V/1 00 Ahx2 12 V/ 150 Ahx2 Tipo de batería Baterías de plomo-ácido (Gel) Alimentación de la luz principal 30 W 40 W 50 W 80 W 100 W Temperatura de color 400 0 K Altura de toda la lámpara 6,0 m 7,0 m 8,0 m 9,0 m 9,0 m Temperatura de funcionamiento -20 °C ~ 55 °C Resistencia al viento 27 m/s （ Grado de viento 10 ） Días lluviosos 5~7 días
Estructura de tipo multifila El diseño de instalación de módulos de múltiples filas puede aumentar la tasa de utilización de la tierra, mejorar la eficiencia de la generación de energía y aumentar los beneficios económicos. Ángulo de inclinación recomendado: Menos de 15° Entorno recomendado: Alta carga de nieve y carga de viento. Estructura de tipo L La estructura está fijada mediante dos puertas abiertas. Publicaciones. Es estable y conveniente. en instalación. Entorno recomendado: Bajo carga de nieve y viento. Tecnología Detalles técnicos Instalación Tierra d Carga de viento hasta 60 m/s Carga de nieve 1 .4 kN/m² Normas GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Material Año d izado A aluminio AL 6005-T5 , Acero galvanizado por inmersión en caliente, S Acero inoxidable SUS304 Garantía 1 0 Años de garantía
Características ·Voltaje de arranque ultrabajo, rango de voltaje ultra amplio ·Admite función anti-reflujo ·Admite múltiples métodos de comunicación RS485, Wi-Fi y GPRS. ·Tecnología de estabilización automática de voltaje, adaptable a redes complejas ·AFCI incorporado, puede prevenir el 99 % del riesgo de incendio (opcional) ·Fácil de instalar y mantener. Solicitud · Hogar · Invernadero de hortalizas · Estanque de peces Energía del sistema 3,6 kW 6 kW 10 kW 15 kW 20 W 30 kW Energía de paneles solares 450 W 430 W 420 W Número de paneles solares 8 PC 14 piezas 24 piezas 36 piezas 48 piezas 72 piezas Cable de CC fotovoltaico 1 JUEGO Conector MC4 1 JUEGO Potencia de salida nominal del inversor 3 kW 5 kW 8 kW 12 kW 17 kW 25 kW Potencia aparente de salida máxima 3,3 kVA 5,5 kVA 8,8 kVA 13,2 kVA 18,7 kVA 27,5 kVA Tensión nominal de la red 1/N/PE.220V 3/N/PE, 400 V Rango de voltaje de la red 180~276 V CA 270 〜 480 V CA Frecuencia nominal de la red 50 Hz Rango de frecuencia de la red 45~55 Hz Eficacia máxima 98,20% 98,50% Protección contra el efecto isla SÍ Protección de conexión inversa de CC SÍ Protección contra cortocircuitos de CA SÍ Protección contra corrientes de fuga SÍ Nivel de protección IP65 Temperatura de trabajo -25 〜 +60°C Método de enfriamiento Refrigeración natural Altitud máxima de trabajo 4 kilómetros Comunicación 4G (opcional)/WiFi (opcional) Cable con núcleo de cobre y salida de CA 1 JUEGO Caja de distribución 1 JUEGO Material auxiliar 1 JUEGO Tipo de montaje fotovoltaico Montaje de aluminio/acero al carbono (un juego)
La abrazadera de junta alzada para techo SolFirsTech se aplica ampliamente para proyectos de techos comerciales y residenciales. El sistema está diseñado para techos de metal, que es muy popular entre los clientes, la amplia gama de componentes diferentes permite sujetar casi todo tipo de módulos.
Pasos de instalación Detalles técnicos Descripción del diseño: Esta solución permite que los paneles solares generen energía a partir de la luz solar, mientras que su estructura inferior Proporciona un entorno de crecimiento adecuado para cultivos, hongos comestibles y ganado. Instalación Suelo Base Tornillo de tierra / Hormigón Carga de viento hasta 60 m/s Carga de nieve 1,4 kN/m² Normas GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Material Aluminio anodizado AL 6005-T5, acero inoxidable SUS304 Garantía 10 Años de garantía Referencia del proyecto
Tornillo de tierra Se utiliza acero al carbono Q235 con recubrimiento HDG > 80 μm, con excelente resistencia a la corrosión. Ofrecemos soluciones a medida. DIBUJO
