energía solar fotovoltaica Los sistemas de generación generalmente se dividen en cinco tipos según las diferentes aplicaciones: sistemas de generación de energía conectados a la red, sistemas de generación de energía fuera de la red, sistemas de almacenamiento de energía conectados a la red, sistemas de almacenamiento de energía conectados a la red y sistemas de microrredes híbridos de múltiples energías.

1. Sistema de generación de energía fotovoltaica conectado a la red

El Sistema fotovoltaico conectado a la red Consta de módulos fotovoltaicos, inversores fotovoltaicos conectados a la red, medidores fotovoltaicos, cargas, medidores bidireccionales, armarios de conexión a la red y redes eléctricas. Los módulos fotovoltaicos generan electricidad de CC a partir de la luz y la convierten en electricidad de CA mediante inversores para alimentar las cargas e inyectarla a la red. Un sistema fotovoltaico conectado a la red tiene principalmente dos modos de acceso a la red: autogeneración, excedente de energía en línea, y acceso total a la red.

El sistema de generación de energía fotovoltaica generalmente distribuido adopta principalmente el modo de "autogeneración, excedente de energía en línea", la electricidad generada por las células solares da prioridad a la carga, cuando la carga no se utiliza, el exceso de electricidad se envía a la red, cuando el suministro de energía a la carga no es suficiente, la red y el sistema fotovoltaico pueden suministrar energía a la carga al mismo tiempo.

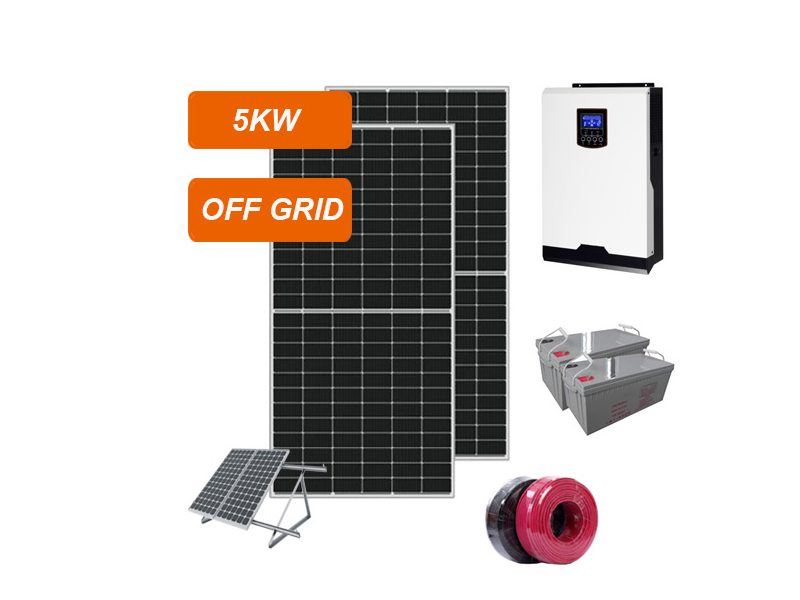

2. Sistema de generación de energía fotovoltaica fuera de la red

Sistema de generación de energía fotovoltaica fuera de la red No depende de la red eléctrica y funciona de forma independiente. Se utiliza generalmente en zonas montañosas remotas, zonas sin electricidad, islas, estaciones base de comunicaciones y alumbrado público. El sistema generalmente se compone de módulos fotovoltaicos, controladores solares, inversores, baterías, carga, etc. El sistema de generación de energía independiente de la red convierte la energía solar en electricidad cuando hay luz, alimenta la carga a través del inversor de control solar y carga la batería simultáneamente. En ausencia de luz, la batería alimenta la carga de CA a través del inversor.

Es muy práctico para zonas sin red eléctrica o con frecuentes cortes de luz.

3. Sistema de almacenamiento de energía fotovoltaica fuera de la red

El sistema de generación de energía fotovoltaica conectado a la red se usa ampliamente en lugares donde hay frecuentes cortes de energía, donde la energía fotovoltaica autogenerada no se puede poner en línea, donde el precio de la energía de autoconsumo es mucho más caro que el precio de la energía en línea y donde el precio de la energía máxima es mucho más caro que el precio de la energía mínima.

El sistema consta de módulos fotovoltaicos, máquinas integradas conectadas a la red solar, baterías, carga, etc. El conjunto fotovoltaico convierte la energía solar en electricidad cuando hay luz y suministra energía a la carga a través del inversor de control solar y carga la batería al mismo tiempo; cuando no hay luz, la batería suministra energía al inversor de control solar y luego suministra energía a la carga de CA.

En comparación con un sistema de generación de energía conectado a la red, este sistema agrega un controlador de carga/descarga y una batería, de modo que el sistema fotovoltaico puede seguir funcionando cuando la red eléctrica está fuera de servicio, y el inversor puede cambiar a un modo de trabajo fuera de la red para suministrar energía a la carga.

4. Sistema de generación de energía fotovoltaica con almacenamiento de energía conectado a la red

Los sistemas de generación de energía fotovoltaica con almacenamiento de energía conectados a la red eléctrica pueden almacenar el excedente de generación y aumentar la proporción de autogeneración y autoconsumo. El sistema consta de módulos fotovoltaicos, un controlador solar, una batería, un inversor conectado a la red eléctrica, un detector de corriente, una carga, etc. Cuando la energía solar es inferior a la potencia de la carga, el sistema se alimenta conjuntamente con la energía solar y la red eléctrica. Cuando la energía solar es superior a la potencia de la carga, esta alimenta parcialmente la carga y almacena parcialmente la electricidad no utilizada a través del controlador.

5. Sistema de microrredes

La microrred es un nuevo tipo de estructura de red: una red de distribución compuesta por suministro eléctrico distribuido, carga, sistema de almacenamiento de energía y dispositivo de control. Puede convertir energía descentralizada en electricidad localmente y luego suministrarla a cargas locales cercanas. La microrred es un sistema autónomo con capacidad de autocontrol, protección y gestión, y puede operar en paralelo o de forma aislada de la red externa.

La microrred es una combinación eficaz de múltiples tipos de fuentes de energía distribuidas para lograr la complementariedad energética y optimizar el uso de la energía. Permite promover el acceso a gran escala a fuentes de energía distribuidas y energías renovables, y lograr un suministro altamente confiable de múltiples formas de energía a la carga, lo cual constituye una forma eficaz de implementar la red de distribución activa y la transición de la red tradicional a la red inteligente.
