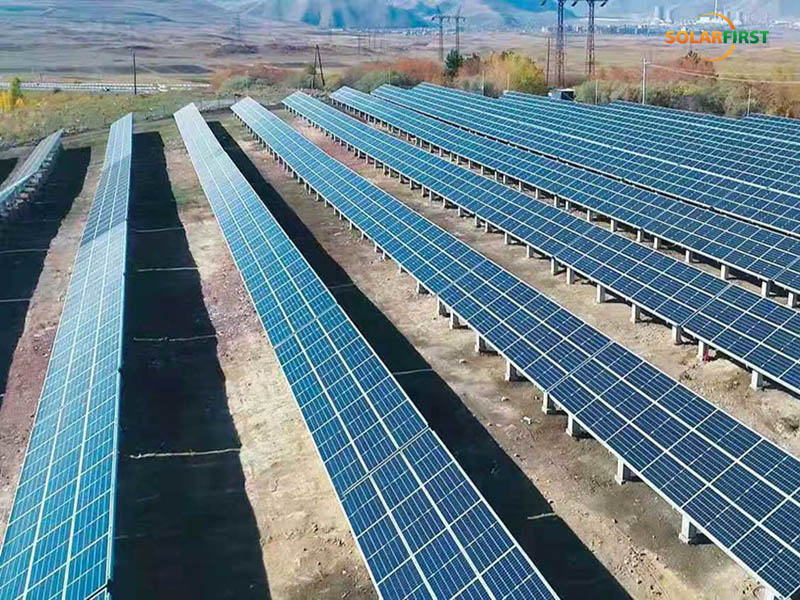

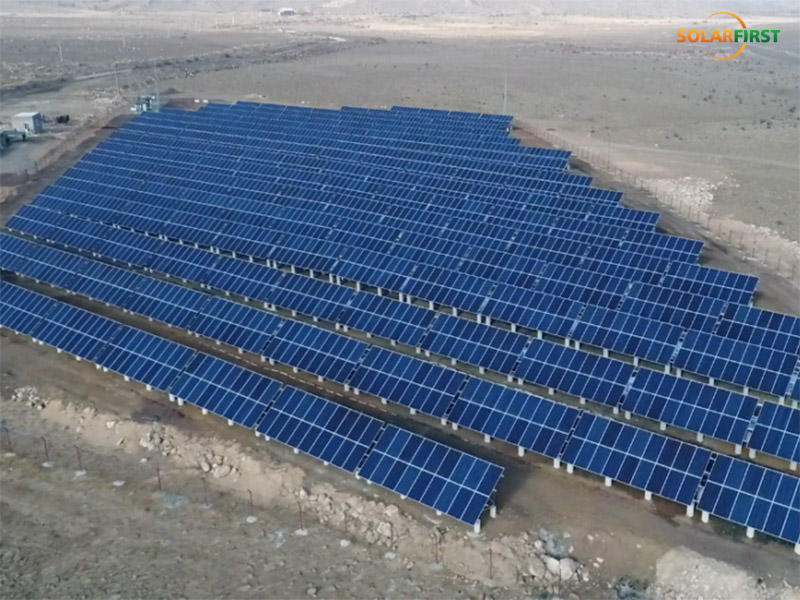

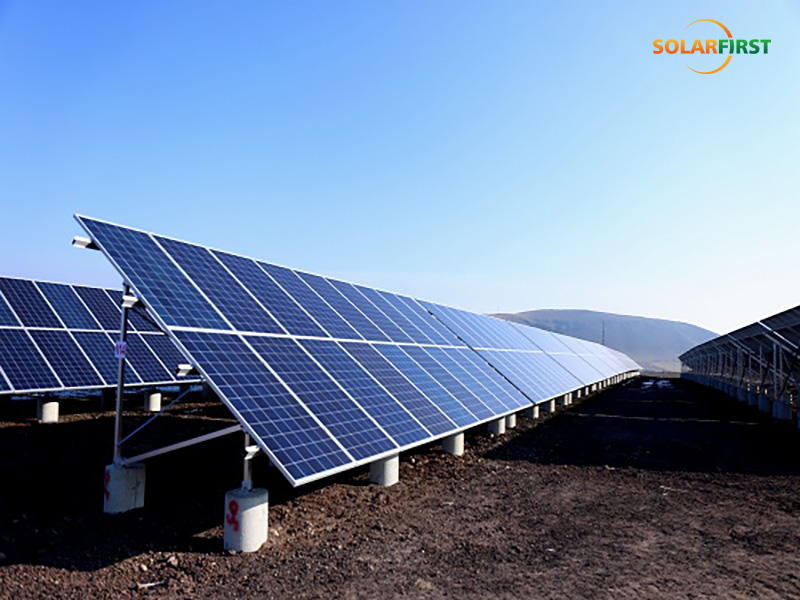

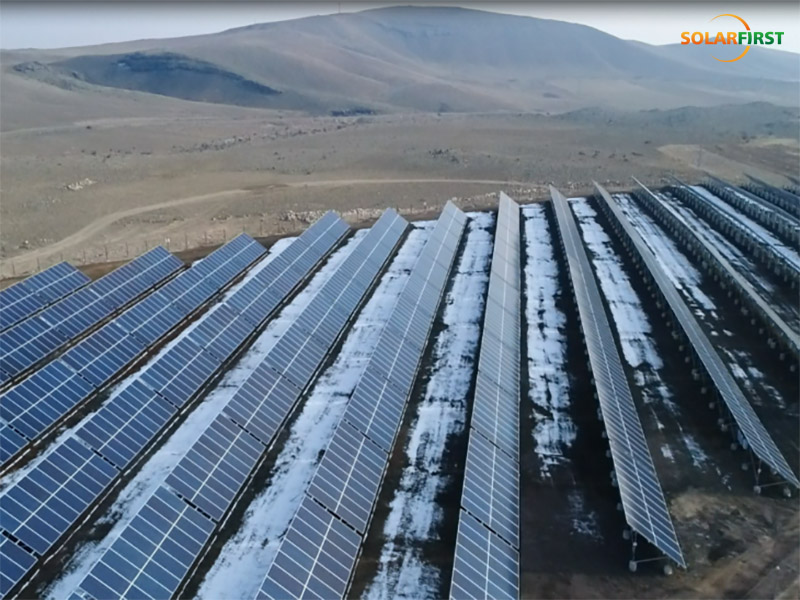

Sistema de montaje solar en tierra Se aplica a grandes plantas solares comerciales para servicios públicos. Se trata de un sistema de una sola columna, apto tanto para módulos con marco como sin marco.
Pago:
T/TOrigen del producto:
Xiamen ChinaPuerto de embarque:
XiamenPlazo de ejecución:
2 weeks
SolFirsTech Descripción del Producto:
1. Descripción general

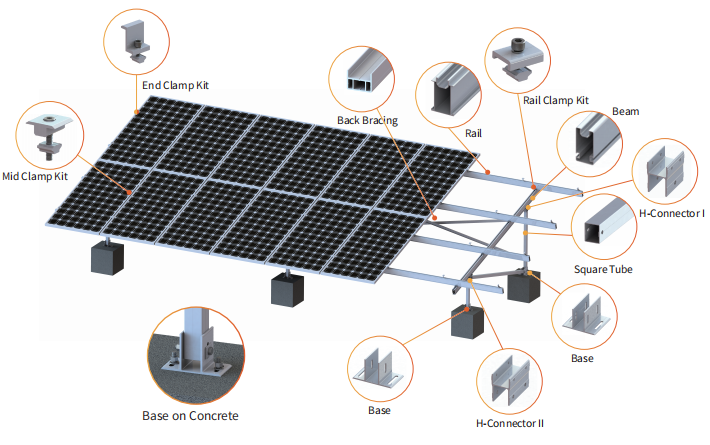

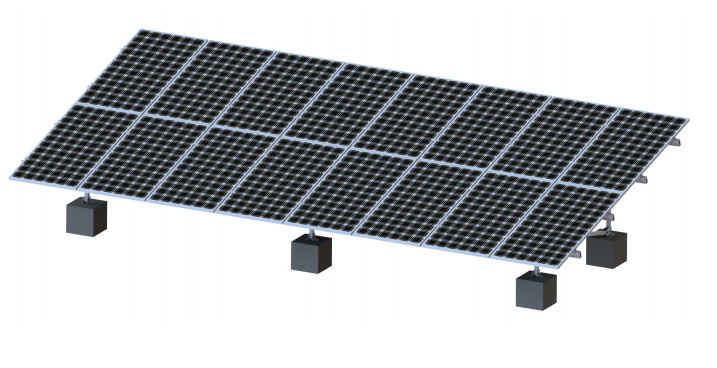

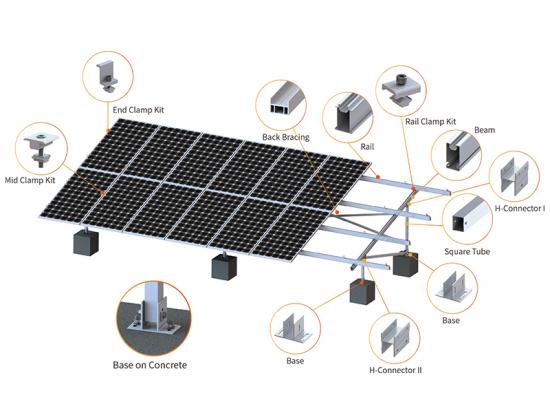

Sistema de montaje solar en tierra Diseñado para el montaje de sistemas fotovoltaicos en campo abierto, este producto cumple con las normas internacionales de mecánica estructural y construcción. Sistema de montaje en el suelo Se puede instalar sobre diferentes soluciones de cimentación, como hormigón con perno preenterrado, enterrado directo y tornillo de tierra . Este producto está fabricado con acero galvanizado en caliente y aleación de aluminio anodizado, con excelente resistencia a la corrosión, apto para uso en exteriores. Según las necesidades prácticas, el sistema se puede planificar y personalizar en fábrica para evitar soldaduras y cortes in situ, ahorrando tiempo y dinero.
2. Características
1) Fácil instalación:
Planificación y mecanizado en fábrica ahorrándole tiempo y costes.
2) Gran flexibilidad:
El sistema de tierra se puede planificar desde kilovatios hasta megavatios.
3) Estabilidad y seguridad:
Diseñar y verificar la estructura de acuerdo a la mecánica estructural y leyes de construcción.
4) Excelente duración:
Para uso en exteriores, todos los materiales seleccionados tienen protección anticorrosión de alta calidad.
3. Parámetros técnicos principales
| Lugar de instalación: | Campo abierto |
| Ángulo de inclinación: | 10-60 grados |
| Altura del edificio: | hasta 20 m |
| Resistencia máxima al viento: | hasta 60 m/s |
| Carga de nieve: | hasta 1,4 KN/m2 |
| Normas: | GB50009-2012,EN1990:2002,ASE7-05,AS/NZS1170,JIS C8955:2017,GB50429-2007 |
| Material: | Aleación de aluminio de alta calidad, acero inoxidable, acero galvanizado. |
| Solución de base: | Hormigón con perno preenterrado, enterrado directo, tornillo de tierra, etc. |
| Color: | Natural u opcional |
| Anticorrosivo: | Anodizado, galvanizado en caliente |
| Garantía: | 10 años |
| Duración: | Más de 20 años |
4. Aplicación
Fácil de instalar: el diseño simple y los componentes premontados garantizan una instalación rápida y sencilla.
Esta serie de productos son soluciones de montaje para instalar módulos solares fotovoltaicos, inversores, cajas combinadoras, transSolFirsTechormers, cables en agua, como presas, lagos, estanques, embalses y áreas de hundimiento de minería de carbón.
SolFirsTechPVROOF es una serie de cobertizos impermeables de aluminio que combinan la estructura del edificio con la generación de energía, y ofrecen funciones de resistencia al viento, a la nieve, al agua y transmisión de luz. Esta serie tiene una estructura compacta y una excelente apariencia. y alta adaptabilidad a la mayoría de los sitios. Estructura impermeable + energía solar fotovoltaica, un sistema ecológico Sustitución amistosa del dosel tradicional.
Detalles técnicos Instalación Suelo Base PHC/Pilo colado in situ Disposición de los módulos Una sola fila en vertical Un solo tramo ≤20 m Carga de viento 0,45 KN/㎡ (Ajustable según el proyecto) Carga de nieve 0,15 KN/㎡ (Ajustable según el proyecto) Ángulo de inclinación ≤30° Normas GB 50009-2012, GB 50017-2017, NB/T 10115-2018, JGJ257-2012, JGJT 497-2023 Material Aluminio anodizado AL6005-T5, acero galvanizado por inmersión en caliente, acero prerrevestido con Zn-Al-Mg, acero inoxidable SUS304 Garantía 10 años de garantía
Características · Sistema de alimentación ininterrumpida, conmutación en 20 ms, reducción de picos y relleno de valles · Múltiples modos de trabajo, por lo que la tasa de autoconsumo alcanza el 95%. · Alta eficiencia de carga y descarga, mejorando los beneficios económicos del sistema. · Compatible con baterías de plomo-ácido y litio, y puede adaptarse a soluciones económicas. en diferentes mercados ·Función de gestión inteligente de BMS para mejorar la confiabilidad de la batería ·Utilizando tecnología de aislamiento de alta frecuencia para hacer que el sistema sea más seguro y tenga una vida útil más larga. · 24- Gestión inteligente de energía por hora, control remoto con un solo botón y función de actualización. Conocimiento en tiempo real del estado de las plantas de energía fotovoltaica Solicitud ·Lugares donde no hay energía de reserva debido a cortes de suministro eléctrico o autoconsumo fotovoltaico ·Lugares donde el precio de la electricidad para autoconsumo es más alto que el precio en la red ·Lugares donde el precio máximo de la electricidad es más alto que el precio normal de la electricidad. Parámetros del sistema Energía de paneles solares 400 W Voltaje del panel solar 41 V Número de paneles solares 12 PC 14 piezas 20 PC Cable de CC fotovoltaico 1 JUEGO Conector MC4 1 JUEGO Voltaje de la batería 48 V Capacidad de la batería 100A h 200 Ah Método de comunicación de la batería CAN/RS485 Potencia de salida nominal del inversor fuera de la red 3 kW 5 kW Potencia aparente de salida máxima en el lado fuera de la red 4,5 kVA, 10 segundos 7 kVA, 10 segundos Tensión de salida nominal en el lado fuera de la red 1/N/PE, 220 V Frecuencia de salida nominal en el lado fuera de la red 50 Hz Tiempo de conmutación fuera de la red
Sistema de montaje de paneles solares para láminas de techo metálicas tipo klip lok.
Características y características Alta adaptabilidad Alta adaptabilidad Adaptabilidad de la diferencia de pendiente a terrenos irregulares en dirección NS hasta un 15% Alta estabilidad El accionamiento multipunto aumenta en gran medida la resistencia a la torsión del viento y la velocidad crítica del viento. Compatibilidad Compatible con módulos solares de celdas de 182/210 mm Accesibilidad Sin obstáculos entre rastreadores independientes, fácil de construir y mantener. Fiabilidad El sistema de control independiente ayuda a monitorear la operación, encontrar puntos de falla a tiempo y reducir la pérdida de potencia de salida. Seguimiento inteligente Ajuste el ángulo de inclinación de forma inteligente y oportuna según el terreno y los datos climáticos para aumentar la potencia de salida. Diseño razonable La estabilidad está garantizada mediante un diseño estructural exclusivo y una estricta prueba en el túnel de viento. Estructura del rastreador Tecnología de seguimiento Seguidor horizontal de un solo eje Voltaje del sistema 1000 V/1500 V Rango de seguimiento ±45° Velocidad del viento de trabajo 18 m/s (personalizable) Velocidad máxima del viento 45 m/s (ASCE 7-10) Módulos por rastreador ≤120 módulos (personalizables) Materiales principales Acero galvanizado por inmersión en caliente Q235B/Q355B, recubierto de Zn-AI-Mg Espesor medio del revestimiento ≥65 micras Sistema de accionamiento Accionamiento de giro / Actuador lineal Tipo de fundación PHC / Pilote colado in situ / Pilote de acero Sistema de control Sistema de control MCU Modo de seguimiento Control de tiempo de bucle cerrado + GPS Precisión de seguimiento
Los cobertizos solares de acero para estacionamiento en tierra ofrecen una solución flexible, simple y asequible para el sistema de montaje solar. Los cobertizos solares utilizan áreas de estacionamiento existentes para generar energía renovable y brindar estacionamiento cubierto o sombreado para automóviles, cargas eléctricas, en sistemas solares de gird mw.
Características ·Tecnología de inversor de control inteligente DSP, con excelente rendimiento ·Salida de CA de onda sinusoidal pura, con fuerte adaptabilidad a la carga. ·Modo de pantalla LCD+LED, con indicación clara del estado de funcionamiento del equipo ·Con protección contra sobrecarga de salida, diversas protecciones automáticas y alarmas. ·Control de carga inteligente, puntos de parámetros de carga programables para satisfacer los requisitos especiales de diferentes ocasiones. ·La batería se puede configurar con múltiples parámetros de protección, con función de protección por contraseña. Solicitud ·Aplicaciones de generación de energía solar a gran escala, como la industrial y la minera. ·Defensa fronteriza ·Áreas pastorales ·Islas ·Estaciones base de telecomunicaciones Parámetros del sistema Energía del sistema 10 kW 15 kW 20 kW 30 kW 50 kW Energía de paneles solares 420 W Número de paneles solares 24 PC 36 PC 48 PC 72 PC 120 PC Cable de CC fotovoltaico 1 JUEGO Conector MC4 1 JUEGO Caja combinadora de CC 1 JUEGO Controlador 216V50A 216V75A 216 V 100 A 216 V 150 A 348V150A Batería de litio/Batería de plomo-ácido (Gel) 216 V 348 V Capacidad de la batería 200 Ah 300 Ah 400 Ah 600 Ah Voltaje del lado de entrada de CA del inversor 304-456 V Frecuencia del lado de entrada de CA del inversor 45-65 Hz Potencia de salida nominal del inversor fuera de la red 8 KW 12 kW 16 kW 24 kW 40 kW Potencia aparente de salida máxima en el lado fuera de la red 10 kVA 10 min 15 kVA 10 min 20 kVA 10 min 30 kVA 10 min 50 kVA 10 min Tensión de salida nominal en el lado fuera de la red 3/N/PE,380/400 Frecuencia de salida nominal en el lado fuera de la red 50 Hz Temperatura de trabajo 0~+40*C Método de enfriamiento Refrigeración por aire Cable con núcleo de cobre y salida de CA 1 JUEGO Caja de distribución 1 JUEGO Material auxiliar 1 JUEGO Tipo de montaje fotovoltaico Montaje de aluminio/acero al carbono (un juego)
Características · Integración fotovoltaica en edificios, apariencia hermosa. ·Excelente combinación con módulos fotovoltaicos para cochera con buena generación de energía. ·La generación de energía fotovoltaica ahorra energía y es respetuosa con el medio ambiente. ·Sin emisiones, sin ruido, sin contaminación. ·Puede suministrar energía a la red y obtener facturas por energía solar. Solicitud ·Fábrica ·Complejo ·Edificio comercial ·Centro de conferencias ·Edificio de oficinas ·Estacionamiento al aire libre ·Hotel Parámetros del sistema Energía del sistema 21,45 kW Energía de paneles solares 550 W Número de paneles solares 39 片 Cable de CC fotovoltaico 1 JUEGO Conector MC4 1 JUEGO Potencia de salida nominal del inversor 20 kW Potencia aparente de salida máxima 22 kVA Tensión nominal de la red 3/N/PE, 400 V Frecuencia nominal de la red 50 Hz Eficacia máxima 98.60% Protección contra el efecto isla SÍ Protección de conexión inversa de CC SÍ Protección contra cortocircuitos de CA SÍ Protección contra corrientes de fuga SÍ Nivel de protección de entrada IP66 Temperatura de trabajo -25~+60°C Método de enfriamiento Refrigeración natural Altitud máxima de trabajo 4 kilómetros Comunicación 4G (opcional)/WiFi (opcional) Cable con núcleo de cobre y salida de CA 1 JUEGO Caja de distribución 1 JUEGO Pila de carga 2 juegos de pilas de carga de CC integradas de 120 kW Voltaje de entrada y salida de la pila de carga Voltaje de entrada: 380 V CA Voltaje de salida: 200-1000 V Material auxiliar 1 JUEGO Tipo de montaje fotovoltaico Montaje de aluminio/acero al carbono (un juego)
Sitio de instalación Techo Tipo No ajustable Tamaño Personalizado Color Naturaleza Material SUS304 Proceso de dar un título ISO9001 Garantía 10 años y 20 años de vida útil
Tornillo de tierra Se utiliza acero al carbono Q235 con recubrimiento HDG > 80 μm, con excelente resistencia a la corrosión. Ofrecemos soluciones a medida. DIBUJO
