1. El soporte flexible para energía solar fotovoltaica es instalar paneles fotovoltaicos En filas de cables de acero, los extremos de estos se conectan mediante soportes rígidos. Para reducir el momento flector de los soportes superiores, se utilizan generalmente cables tensores externos o soportes diagonales rígidos internos. Como elemento principal de carga, el cable (tornillo de acero) presenta gran flexibilidad, ligereza y alta rigidez. El pretensado le proporciona la rigidez necesaria. La estructura del cable presenta las siguientes características: 1) Soporta tensión, no presión. 2) La rigidez del cable se debe principalmente a la rigidez geométrica, proporcionada principalmente por el pretensado. 3) El estado de tensión presenta características lineales, mientras que los demás estados presentan características no lineales. 4) El cable experimentará relajación y pérdida de tensión.

2. Ventajas de los soportes flexibles Debido a las características de la tensión principal del cable, su resistencia material se puede ejercer completamente y la energía solar fotovoltaica flexible El soporte se ha convertido en la opción preferida por los diseñadores. 1) Gran envergadura y rango de envergadura flexible y ajustable. 2) Maximiza el aprovechamiento del terreno. 3) Modo de operación flexible, buen rendimiento de ventilación y alta eficiencia de generación de energía. 4) Comparado con el soporte fotovoltaico tradicional, el soporte fotovoltaico flexible ofrece mayor resistencia a las grietas. 5) Menor cantidad de acero, menor capacidad de carga y bajo costo. 6) Requisitos de cimentación reducidos y preinstalación robusta, lo que acorta considerablemente el plazo de construcción.

3. Ámbito de aplicación del soporte flexible. El soporte solar flexible es flexible, ajustable y ocupa poco espacio, lo que le confiere una amplia gama de aplicaciones. Se puede utilizar en terrenos complejos como marismas, estanques de pesca, plantas depuradoras, montañas complejas, laderas áridas y charcas. Dado que el país promueve firmemente la complementariedad entre la pesca y la energía fotovoltaica, así como entre la agricultura y la energía fotovoltaica, los soportes fotovoltaicos flexibles tienen amplias posibilidades de aplicación.

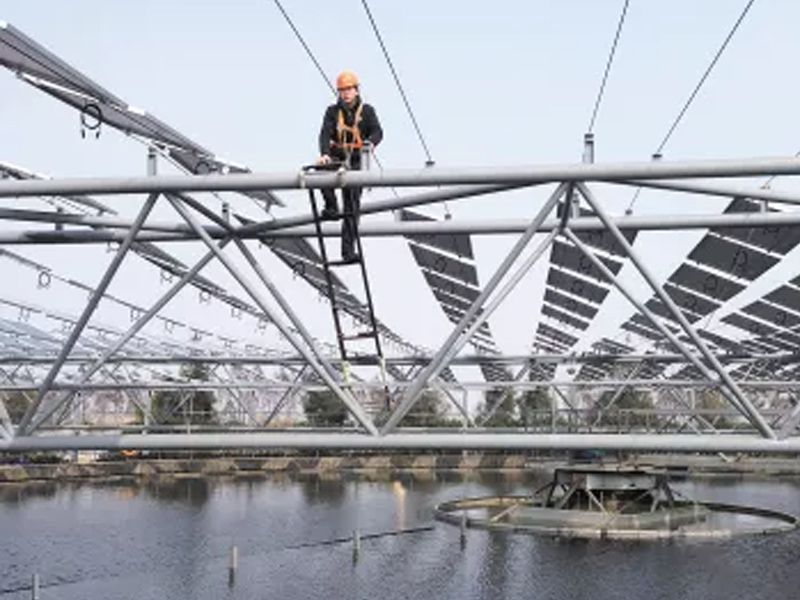

4. Sistema de estructura de soporte flexible El sistema de estructura de soporte fotovoltaica flexible se divide en dos partes: sistema flexible y sistema de soporte. El sistema flexible consta de cables de suspensión pretensados, cables estabilizadores, fijaciones de componentes, módulos fotovoltaicos, etc.; el sistema de soporte consta de cimentaciones (incluyendo cimentaciones independientes y cimentaciones de pilotes), columnas de acero, vigas de acero y sistemas de soporte (incluyendo tirantes y soportes diagonales), etc. Según las características de fuerza del soporte solar fotovoltaico, se suelen instalar tirantes diagonales (cables) y soportes diagonales a ambos lados. Cuando los módulos fotovoltaicos se someten a cargas de viento o nieve, el cable se deforma por la fuerza, la columna de acero resiste la fuerza vertical y el tirante o soporte diagonal resiste la fuerza horizontal. En las centrales fotovoltaicas de las plantas de tratamiento de aguas residuales, debido a la gran distancia entre ellas, se suele instalar una cercha de acero entre la columna de acero y la columna central para reducir la distancia entre ellas y, por lo tanto, la deflexión. En terrenos complejos en laderas, generalmente se instalan tirantes (cordones de acero) siguiendo la pendiente de la montaña y luego se colocan módulos fotovoltaicos, que no solo aprovechan las condiciones topográficas naturales, sino que también consiguen efectos estéticos.
