Esta serie de productos son soluciones de montaje para instalar módulos solares fotovoltaicos, inversores, cajas combinadoras, transSolFirsTechormers, cables en agua, como presas, lagos, estanques, embalses y áreas de hundimiento de minería de carbón.
Artículo No.:
SF-FLM-TGW02Pago:
T/TOrigen del producto:
ChinaColor:
NormalPuerto de embarque:
Xiamen,ChinaPlazo de ejecución:
within 20 working days

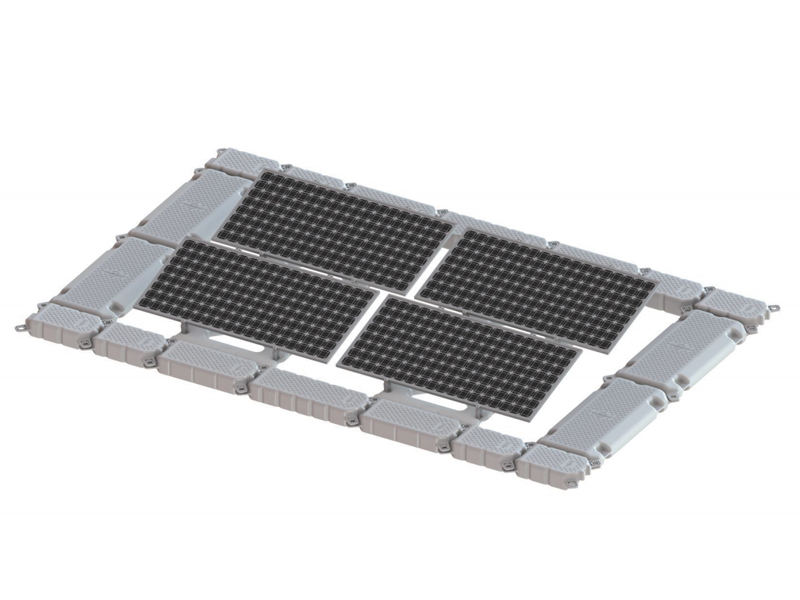

Sistema de montaje flotante

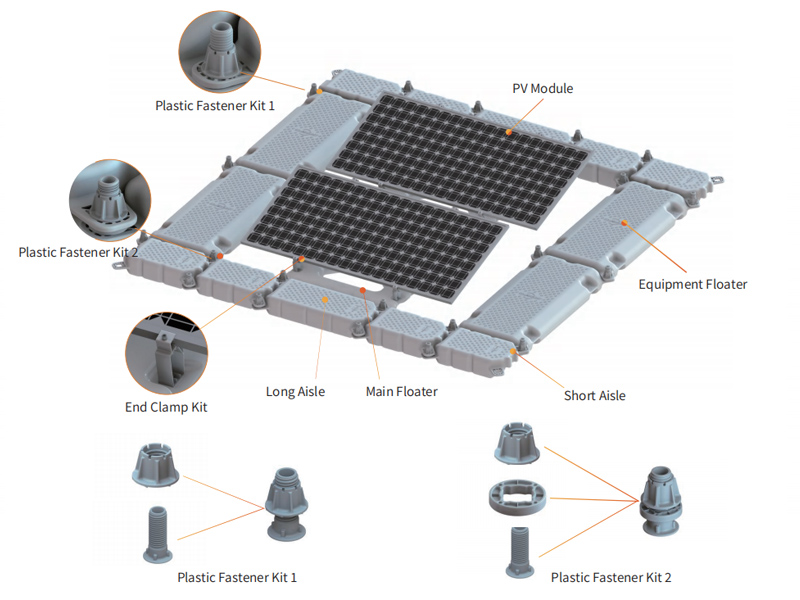

Estructura

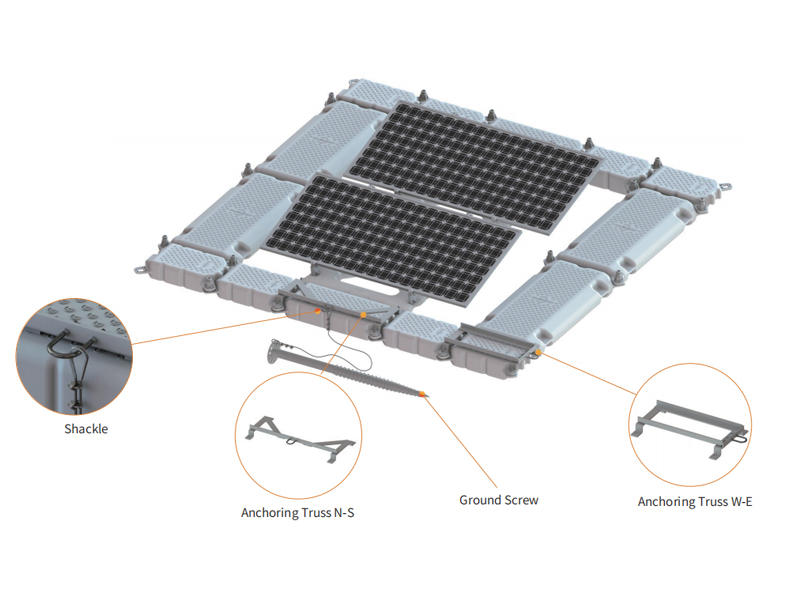

Sistema de anclaje

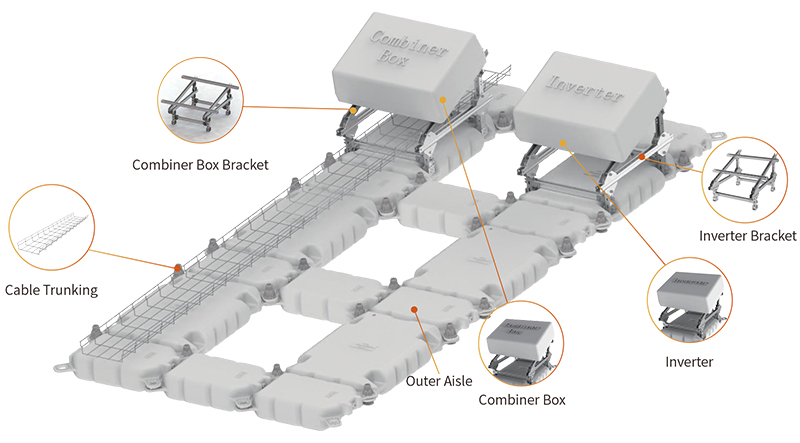

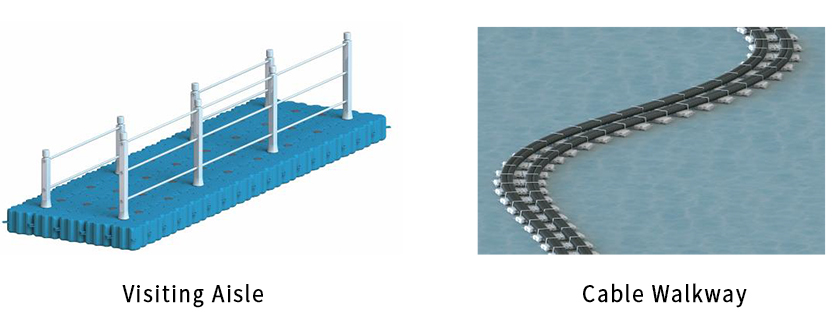

Soporte de caja combinadora, canaleta para cables, pasillo

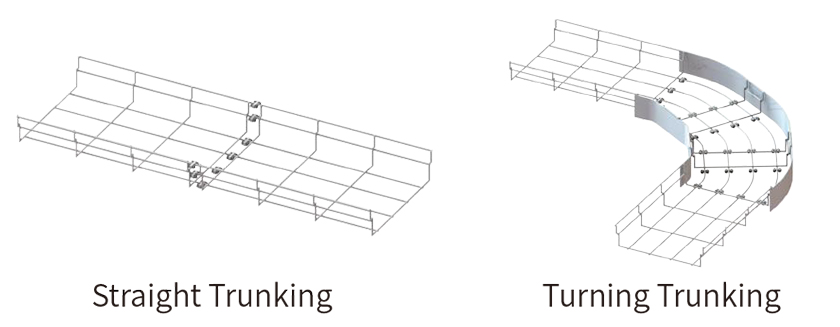

Tipos de canalizaciones
|
Detalles técnicos |
|
|
Descripción del diseño: 1. Reducir la evaporación del agua y utilizar el efecto de enfriamiento del agua para aumentar la generación de energía. 2. El soporte está hecho de aleación de aluminio para que sea ignífugo. 3. Fácil de instalar sin equipo pesado; seguro y cómodo de mantener. |
|
|
Instalación |
Superficie del agua |
|
Altura de las olas superficiales |
≤0,5 m |
|
Caudal superficial |
≤0,5 m/s |
|
Carga de viento |
≤36 m/s |
|
Carga de nieve |
≤0,45 kn/m² |
|
Ángulo de inclinación |
0~25° |
|
Normas |
GB50009-2012,EN1990:2002,ASE7-05,AS/NZS1170,JIS C8955:2017 |
|
Material |
HDPE, aluminio anodizado AL6005-T5, acero inoxidable SUS304 |
|
Garantía |
10 Años de garantía |
Características:
1. Fácil instalación: cada fila de módulos se puede conectar en varias filas (de 2 a 5 filas), lo que resulta conveniente para la instalación.
2. Precio más bajo: debido a las características de la fila continua, se reduce la cantidad de cuerpos flotantes y, en consecuencia, el costo.
Se recomienda instalar SolFirsTech-FLM-TGW02 en condiciones de área de agua limitada, pequeña carga de viento y entorno climático apropiado para ahorrar costos.
Ventajas
El sistema fotovoltaico flotante sobre el agua es diferente de los proyectos de generación de energía fotovoltaica en el suelo y el techo.
Con la disminución del uso de los recursos terrestres, el terreno disponible para la construcción de plantas fotovoltaicas será cada vez más escaso en el futuro. Al mismo tiempo, las ventajas de los sistemas fotovoltaicos flotantes sobre el agua están ganando cada vez más protagonismo en la industria fotovoltaica.
Los productos flotantes desarrollados por SolFirsTech tienen las siguientes ventajas según el desarrollo del mercado:
1. Ahorrar recursos de tierra, tener menos impacto en el entorno ecológico del agua.
2. La cobertura de los módulos fotovoltaicos puede reducir la evaporación y la reproducción de algas.
3. Operación y mantenimiento convenientes, la central fotovoltaica está construida sobre el agua, lo que puede reducir la contaminación del polvo en los componentes y facilitar la limpieza de los componentes.
4. Ahorra costes.
5. Materiales reciclables, fácil de desmontar y montar.
6. Sin contaminación de fuentes de agua, agua potable compatible con alimentos y recursos de agua dulce natural.

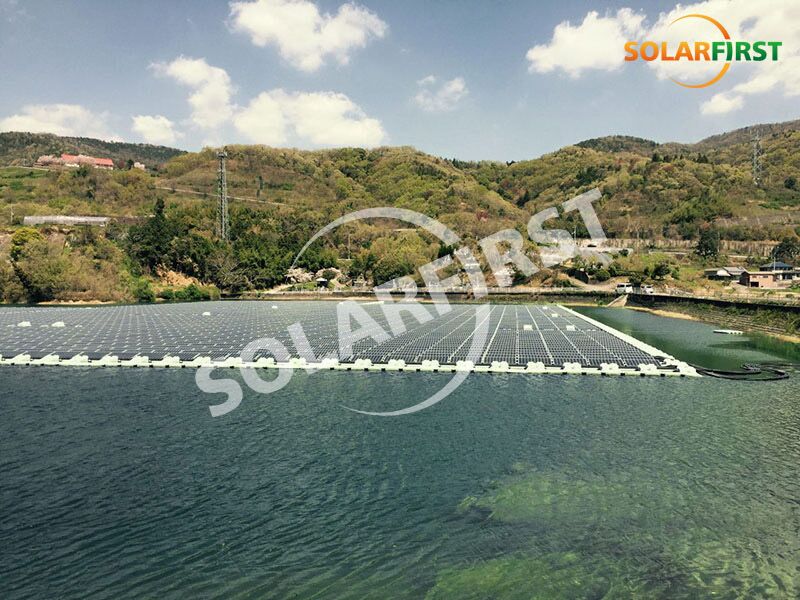

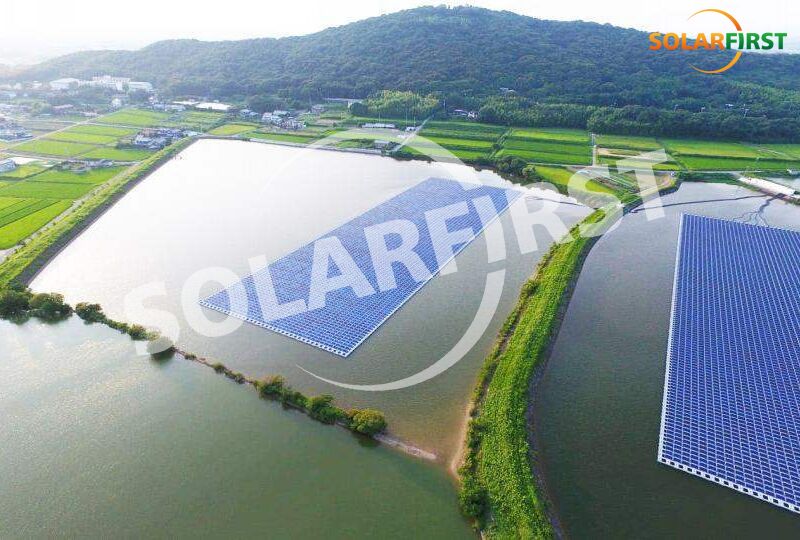

Referencia del proyecto
El sistema fotovoltaico flotante sobre el agua es diferente de los proyectos de generación de energía fotovoltaica en el suelo y el techo. Con la disminución del uso de los recursos terrestres, el terreno disponible para la construcción de plantas fotovoltaicas será cada vez más escaso en el futuro. Al mismo tiempo, las ventajas de los sistemas fotovoltaicos flotantes sobre el agua están ganando cada vez más protagonismo en la industria fotovoltaica.
