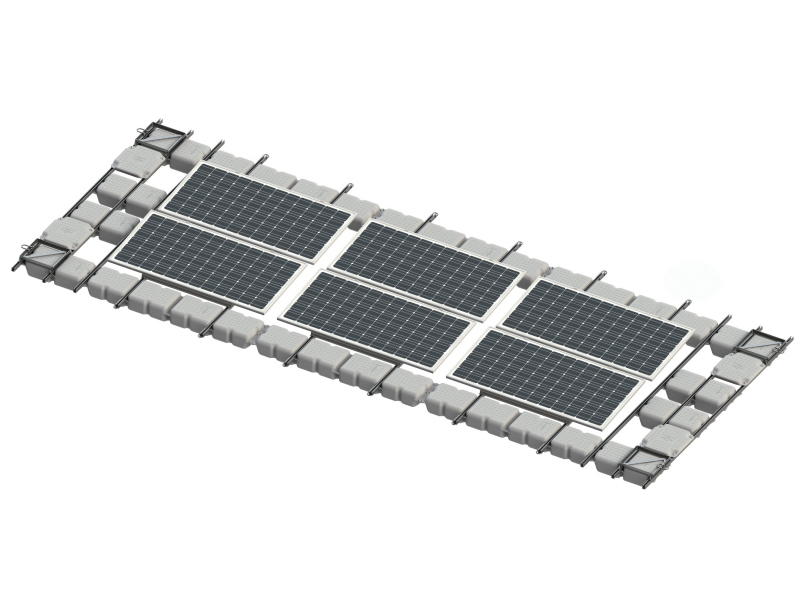

Sistema de montaje flotante

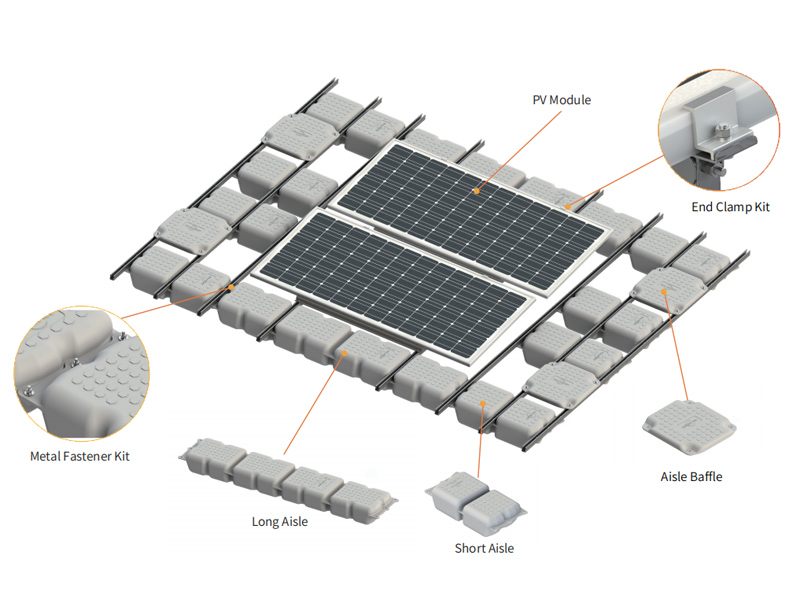

Estructura

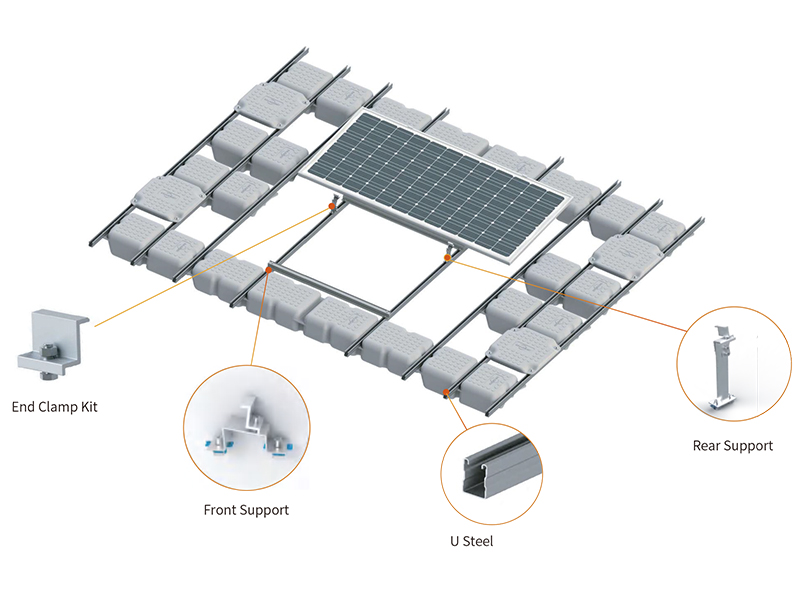

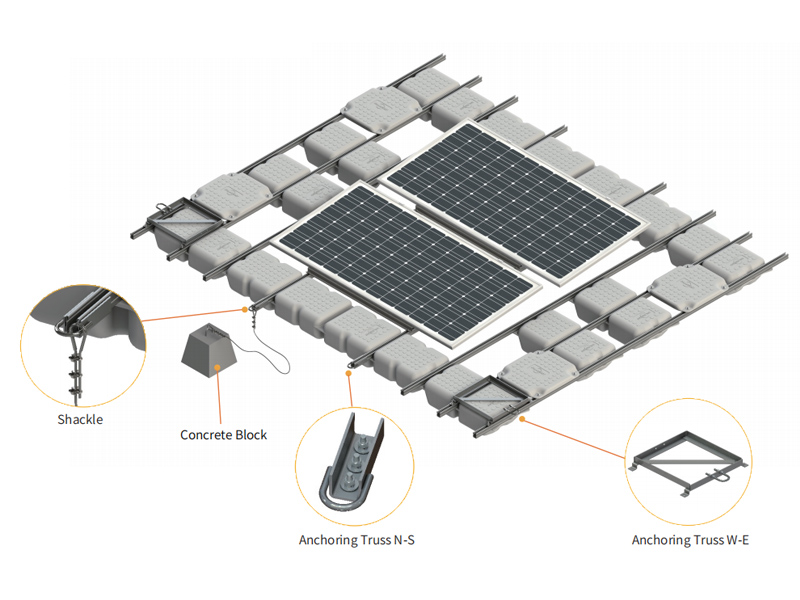

Sistema de anclaje

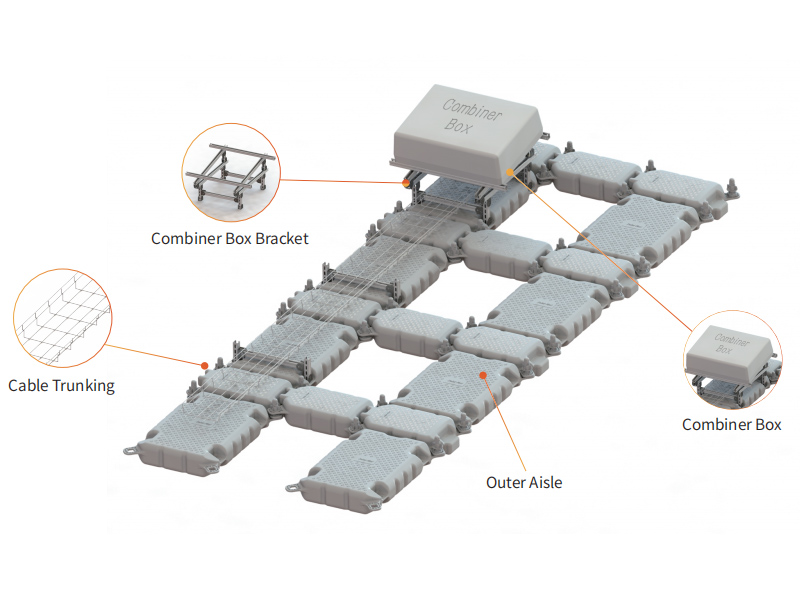

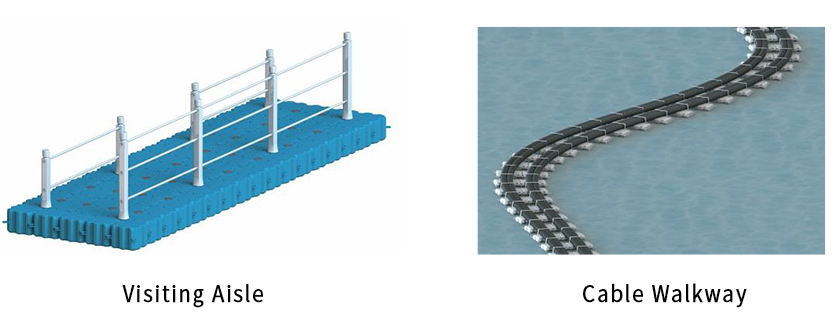

Soporte de caja combinadora, canaleta para cables, pasillo

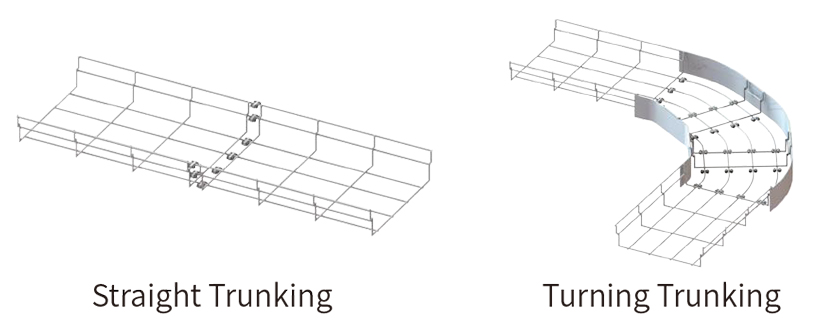

Tipos de canalizaciones
Detalles técnicos
Descripción del diseño: 1. Reducir la evaporación del agua y utilizar el efecto de enfriamiento del agua para aumentar la generación de energía.
2.
El soporte está hecho de aleación de aluminio para que sea ignífugo.
3.
Fácil de instalar sin equipo pesado; seguro y cómodo de mantener.
Instalación
Superficie del agua
Altura de las olas superficiales
≤0,5 m
Caudal superficial
≤0,5 m/s
Carga de viento
≤36 m/s
Carga de nieve
≤0,45 kn/m²
Ángulo de inclinación
0~25°
Normas
GB50009-2012,EN1990:2002,ASE7-05,AS/NZS1170,JIS C8955:2017
Material
HDPE, aluminio anodizado AL6005-T5, acero inoxidable SUS304
Garantía
10
Años de garantía
Referencia del proyecto
El sistema fotovoltaico flotante sobre el agua es diferente de los proyectos de generación de energía fotovoltaica en el suelo y el techo. Con la disminución del uso de los recursos terrestres, el terreno disponible para la construcción de plantas fotovoltaicas será cada vez más escaso en el futuro. Al mismo tiempo, las ventajas de los sistemas fotovoltaicos flotantes sobre el agua están ganando cada vez más protagonismo en la industria fotovoltaica.
Esta serie de productos son soluciones de montaje para instalar módulos solares fotovoltaicos, inversores, cajas combinadoras, transSolFirsTechormers, cables en agua, como presas, lagos, estanques, embalses y áreas de hundimiento de minería de carbón.
El sistema de tornillos de tierra es un sistema de cimentación moderno que utiliza una perforadora para su instalación, lo que lo convierte en la solución de cimentación más eficiente y económica. Se aplica ampliamente a diferentes condiciones de suelo. Los tornillos de tierra se pueden utilizar para diversas aplicaciones, como sistemas solares y estructuras de temporizador.
Serie de abrazaderas de techo SolFirsTech-RC Dimensiones (mm) A B °C ） SolFirsTech-RC-15 76 21(R) 112 SolFirsTech-RC-16 76 21(R) 112 Detalles técnicos Instalación Techo de metal Carga de viento hasta 60 m/s Carga de nieve 1,4 kN/m² Ángulo de inclinación Paralelo a la superficie del techo Normas GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Material Aluminio anodizado AL 6005-T5, acero inoxidable SUS304 Garantía 10 Años de garantía
SolFirsTech Sistema de montaje de techo triangular Se adapta a la mayoría de los paneles solares disponibles y se puede escalar fácilmente desde instalaciones pequeñas a grandes. SolFirsTech Todo tiene un estricto proceso de control para garantizar la resistencia estructural del montaje y la vida útil del sistema.
Características ·Tecnología de inversor de control inteligente DSP, con excelente rendimiento ·Salida de CA de onda sinusoidal pura, con fuerte adaptabilidad a la carga. ·Modo de pantalla LCD+LED, con indicación clara del estado de funcionamiento del equipo ·Con protección contra sobrecarga de salida, diversas protecciones automáticas y alarmas. ·Control de carga inteligente, puntos de parámetros de carga programables para satisfacer los requisitos especiales de diferentes ocasiones. ·La batería se puede configurar con múltiples parámetros de protección, con función de protección por contraseña. Solicitud ·Aplicaciones de generación de energía solar a gran escala, como la industrial y la minera. ·Defensa fronteriza ·Áreas pastorales ·Islas ·Estaciones base de telecomunicaciones Parámetros del sistema Energía del sistema 10 kW 15 kW 20 kW 30 kW 50 kW Energía de paneles solares 420 W Número de paneles solares 24 PC 36 PC 48 PC 72 PC 120 PC Cable de CC fotovoltaico 1 JUEGO Conector MC4 1 JUEGO Caja combinadora de CC 1 JUEGO Controlador 216V50A 216V75A 216 V 100 A 216 V 150 A 348V150A Batería de litio/Batería de plomo-ácido (Gel) 216 V 348 V Capacidad de la batería 200 Ah 300 Ah 400 Ah 600 Ah Voltaje del lado de entrada de CA del inversor 304-456 V Frecuencia del lado de entrada de CA del inversor 45-65 Hz Potencia de salida nominal del inversor fuera de la red 8 KW 12 kW 16 kW 24 kW 40 kW Potencia aparente de salida máxima en el lado fuera de la red 10 kVA 10 min 15 kVA 10 min 20 kVA 10 min 30 kVA 10 min 50 kVA 10 min Tensión de salida nominal en el lado fuera de la red 3/N/PE,380/400 Frecuencia de salida nominal en el lado fuera de la red 50 Hz Temperatura de trabajo 0~+40*C Método de enfriamiento Refrigeración por aire Cable con núcleo de cobre y salida de CA 1 JUEGO Caja de distribución 1 JUEGO Material auxiliar 1 JUEGO Tipo de montaje fotovoltaico Montaje de aluminio/acero al carbono (un juego)
Características ·Lente patentada, distribución de luz tipo ala de murciélago, la luz está bien distribuida ·Sistema de control inteligente para reducir el consumo de energía de toda la lámpara. ·La lámpara entera es fácil de montar y de mantener. ·Tiempos de ciclo altos, económicos y prácticos. Solicitud ·Jardín ·Plaza ·Ciudad industrial y carretera rural ·Autopista Especificaciones de la farola solar Energía de paneles solares 85 W±15% 1 20 W±15% 150 W±15% 240 W±15% 240 W±15% capacidad de la batería 12 V/1 00 Ah 12 V/1 50 Ahx2 12 V/1 00 Ahx2 12 V/ 150 Ahx2 Tipo de batería Baterías de plomo-ácido (Gel) Alimentación de la luz principal 30 W 40 W 50 W 80 W 100 W Temperatura de color 400 0 K Altura de toda la lámpara 6,0 m 7,0 m 8,0 m 9,0 m 9,0 m Temperatura de funcionamiento -20 °C ~ 55 °C Resistencia al viento 27 m/s （ Grado de viento 10 ） Días lluviosos 5~7 días
Sitio de instalación Techo Tipo Ajustable Tamaño Personalizado Color Naturaleza Material SUS304 Proceso de dar un título ISO9001 Garantía 10 años y 20 años de vida útil
Pasos de instalación Tipos de columnas disponibles Detalles técnicos Descripción del diseño: especialmente adecuado para laderas y terrenos irregulares. Instalación Suelo Carga de viento hasta 60 m/s Carga de nieve 1,4 kN/m² Normas AS/NZS1170, JIS C8955:2017, GB50009-2012, DIN 1055, IBC 2006 Material Acero anodizado AL6005-T5, galvanizado por inmersión en caliente, acero inoxidable SUS304 Garantía 10 Años de garantía Referencia del proyecto
Detalles técnicos Descripción del diseño: Esta solución también es aplicable a cubiertas de tierra o de hormigón con pequeña inclinación. Estructura ligera, gran resistencia, buena flexibilidad, el cliente puede elegir el ángulo de inclinación según las necesidades del proyecto. Instalación Techo de tierra/hormigón Carga de viento hasta 60 m/s Carga de nieve 1,4 kN/m² Ángulo de inclinación 5~60 ° Normas GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Material Aluminio anodizado AL 6005-T5, acero inoxidable SUS304 Garantía 10 Años de garantía
Sistema de montaje solar en tierra Se aplica a grandes plantas solares comerciales para servicios públicos. Se trata de un sistema de una sola columna, apto tanto para módulos con marco como sin marco.
Fácil de instalar: el diseño simple y los componentes premontados garantizan una instalación rápida y sencilla.
