Características
· Integración fotovoltaica en edificios, apariencia hermosa.

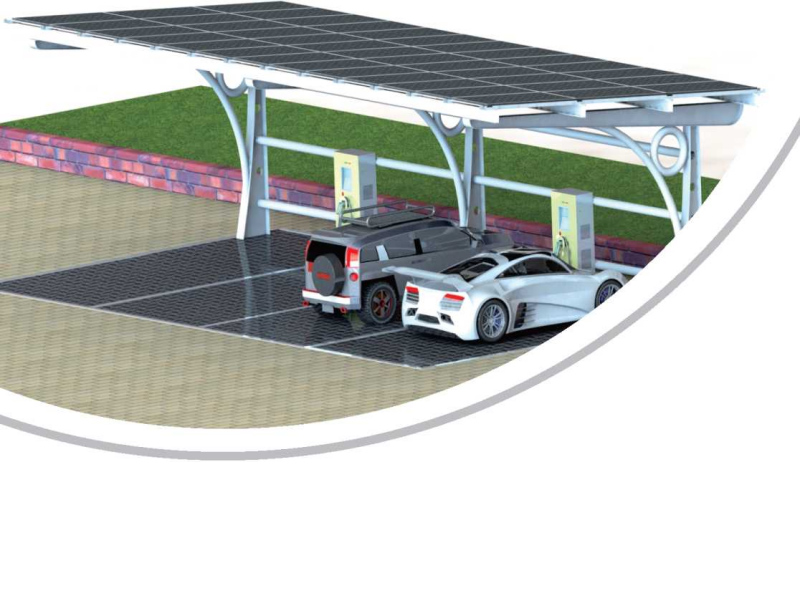

·Excelente combinación con módulos fotovoltaicos para cochera con buena generación de energía.
·La generación de energía fotovoltaica ahorra energía y es respetuosa con el medio ambiente.
·Sin emisiones, sin ruido, sin contaminación.
·Puede suministrar energía a la red y obtener facturas por energía solar.
Solicitud
·Fábrica
·Complejo
·Edificio comercial
·Centro de conferencias
·Edificio de oficinas
·Estacionamiento al aire libre
·Hotel
Parámetros del sistema
|
Energía del sistema |
21,45 kW |
|
Energía de paneles solares |
550 W |
|
Número de paneles solares |
39 片 |
|
Cable de CC fotovoltaico |
1 JUEGO |
|
Conector MC4 |
1 JUEGO |
|
Potencia de salida nominal del inversor |
20 kW |
|
Potencia aparente de salida máxima |
22 kVA |
|
Tensión nominal de la red |
3/N/PE, 400 V |
|
Frecuencia nominal de la red |
50 Hz |
|
Eficacia máxima |
98.60% |
|
Protección contra el efecto isla |
SÍ |
|
Protección de conexión inversa de CC |
SÍ |
|
Protección contra cortocircuitos de CA |
SÍ |
|
Protección contra corrientes de fuga |
SÍ |
|
Nivel de protección de entrada |
IP66 |
|
Temperatura de trabajo |
-25~+60°C |
|
Método de enfriamiento |
Refrigeración natural |
|
Altitud máxima de trabajo |
4 kilómetros |
|
Comunicación |
4G (opcional)/WiFi (opcional) |
|
Cable con núcleo de cobre y salida de CA |
1 JUEGO |
|
Caja de distribución |
1 JUEGO |
|
Pila de carga |
2 juegos de pilas de carga de CC integradas de 120 kW |
|
Voltaje de entrada y salida de la pila de carga |
Voltaje de entrada: 380 V CA Voltaje de salida: 200-1000 V |
|
Material auxiliar |
1 JUEGO |
|
Tipo de montaje fotovoltaico |
Montaje de aluminio/acero al carbono (un juego) |
Serie de abrazaderas de techo SolFirsTech-RC Dimensiones (mm) A B C(°) SolFirsTech-RC-08 28 34 122 SolFirsTech-RC-0 9 20 20 123 SolFirsTech-RC- 10 20 20 123 SolFirsTech-RC- 11 25 23.8 132 SolFirsTech-RC- 18 22 16 120 SolFirsTech-RC- 21 52 12 135 SolFirsTech-RC- 22 33.7 18 135 SolFirsTech-RC- 23 33.7 18 135 Detalles técnicos Instalación Techo de metal Carga de viento hasta 60 m/s Carga de nieve 1,4 kN/m² Ángulo de inclinación Paralelo a la superficie del techo Normas GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Material Aluminio anodizado AL 6005-T5, acero inoxidable SUS304 Garantía 10 Años de garantía
Luz de calle LED solar de aluminio impermeable, diseño simple, práctico, alimentado por energía solar, ahorra energía y es respetuoso con el medio ambiente.
SolFirsTech Solar Sistema de montaje para cochera ofrece una solución flexible, sencilla y asequible para el sistema de montaje solar.
El sistema de tornillos de tierra es un sistema de cimentación moderno que utiliza una perforadora para su instalación, lo que lo convierte en la solución de cimentación más eficiente y económica. Se aplica ampliamente a diferentes condiciones de suelo. Los tornillos de tierra se pueden utilizar para diversas aplicaciones, como sistemas solares y estructuras de temporizador.
Pasos de instalación Tipos de columnas disponibles Detalles técnicos Descripción del diseño: especialmente adecuado para laderas y terrenos irregulares. Instalación Suelo Carga de viento hasta 60 m/s Carga de nieve 1,4 kN/m² Normas AS/NZS1170, JIS C8955:2017, GB50009-2012, DIN 1055, IBC 2006 Material Acero anodizado AL6005-T5, galvanizado por inmersión en caliente, acero inoxidable SUS304 Garantía 10 Años de garantía Referencia del proyecto
Sistema de montaje flotante Estructura Sistema de anclaje Soporte de caja combinadora, canaleta para cables, pasillo Tipos de canalizaciones Detalles técnicos Descripción del diseño: 1. Reducir la evaporación del agua y utilizar el efecto de enfriamiento del agua para aumentar la generación de energía. 2. El soporte está hecho de aleación de aluminio para que sea ignífugo. 3. Fácil de instalar sin equipo pesado; seguro y cómodo de mantener. Instalación Superficie del agua Altura de las olas superficiales ≤0,5 m Caudal superficial ≤0,5 m/s Carga de viento ≤36 m/s Carga de nieve ≤0,45 kn/m² Ángulo de inclinación 0~25° Normas GB50009-2012,EN1990:2002,ASE7-05,AS/NZS1170,JIS C8955:2017 Material HDPE, aluminio anodizado AL6005-T5, acero inoxidable SUS304 Garantía 10 Años de garantía Referencia del proyecto
Conduzca la electricidad estática del soporte hacia el suelo. SolFirsTech-FL-GC-01 SolFirsTech-FL-GC-02 SolFirsTech-FL-GC-03 SolFirsTech-FL-GC-04 SolFirsTech-FL-GC-05 SolFirsTech-FL-GC-06 SolFirsTech-FL-GC-07 SolFirsTech-FL-GC-08 SolFirsTech-FL-GC-09 SolFirsTech-FL-GC-10 SolFirsTech-FL-GC-11 SolFirsTech-FL-GC-12
Detalles técnicos Descripción del diseño: Esta solución también es aplicable a cubiertas de tierra o de hormigón con pequeña inclinación. Estructura ligera, gran resistencia, buena flexibilidad, el cliente puede elegir el ángulo de inclinación según las necesidades del proyecto. Instalación Techo de tierra/hormigón Carga de viento hasta 60 m/s Carga de nieve 1,4 kN/m² Ángulo de inclinación 5~60 ° Normas GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Material Aluminio anodizado AL 6005-T5, acero inoxidable SUS304 Garantía 10 Años de garantía
Diferentes techos de tejas requieren diferentes ganchos para tejas, según el molde del techo de tejas. Puede elegir el gancho adecuado según su tipo de techo.
SolFirsTech Sistema de montaje de techo triangular Se adapta a la mayoría de los paneles solares disponibles y se puede escalar fácilmente desde instalaciones pequeñas a grandes. SolFirsTech Todo tiene un estricto proceso de control para garantizar la resistencia estructural del montaje y la vida útil del sistema.
Los cobertizos solares de acero para estacionamiento en tierra ofrecen una solución flexible, simple y asequible para el sistema de montaje solar. Los cobertizos solares utilizan áreas de estacionamiento existentes para generar energía renovable y brindar estacionamiento cubierto o sombreado para automóviles, cargas eléctricas, en sistemas solares de gird mw.
Características y características Alta estabilidad Soportes triangulares y estructura sencilla para mayor estabilidad. Fiabilidad El sistema de control independiente ayuda a monitorear la operación, encontrar puntos de falla a tiempo y reducir la pérdida de potencia de salida. Seguimiento inteligente Ajuste el ángulo de inclinación de forma inteligente y oportuna según el terreno y el clima. Estructura del rastreador Tecnología de seguimiento Rastreador de un solo eje inclinado Voltaje del sistema 1000 V/1500 V Rango de seguimiento ±45° Ángulo de inclinación Acimut 5-25° Velocidad del viento de trabajo 18 m/s (personalizable) Velocidad máxima del viento 40 m/s (ASCE 7-10) Módulos por rastreador Módulos W20 (personalizables) Materiales principales Acero galvanizado por inmersión en caliente Q235B/Q355B con revestimiento de Zn-Al-Mg Espesor medio del revestimiento ≥65 micras Sistema de accionamiento Accionamiento de giro Tipo de fundación PHC / Pilote colado in situ / Pilote de acero Sistema de control Sistema de control MCU Modo de seguimiento Control de tiempo de bucle cerrado + GPS Precisión de seguimiento
