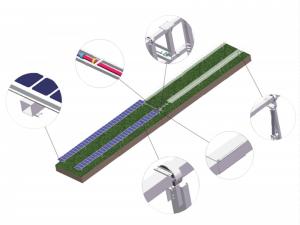

Descripción del diseño: Adecuado para sistemas de lastre bidireccionales en espiga, que pueden resistir de manera más efectiva el efecto de la presión negativa del viento. |
|
|
Instalación |
Suelo/Techo de hormigón/Valla |
|
Viento Carga |
hasta 60 m/s |
|
Carga de nieve |
1,4 kN/m² |
|
T ángulo de inclinación |
≥3 ° |
|
Normas |
GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50017-2017 |
|
Material |
Aluminio anodizado A L6005-T5, acero inoxidable SUS304 , Acero galvanizado por inmersión en caliente |
|
Garantía |
10 años de garantía |
Características · Integración fotovoltaica en edificios, apariencia hermosa. ·Excelente combinación con módulos fotovoltaicos para cochera con buena generación de energía. ·La generación de energía fotovoltaica ahorra energía y es respetuosa con el medio ambiente. ·Sin emisiones, sin ruido, sin contaminación. ·Puede suministrar energía a la red y obtener facturas por energía solar. Solicitud ·Fábrica ·Complejo ·Edificio comercial ·Centro de conferencias ·Edificio de oficinas ·Estacionamiento al aire libre ·Hotel Parámetros del sistema Energía del sistema 21,45 kW Energía de paneles solares 550 W Número de paneles solares 39 片 Cable de CC fotovoltaico 1 JUEGO Conector MC4 1 JUEGO Potencia de salida nominal del inversor 20 kW Potencia aparente de salida máxima 22 kVA Tensión nominal de la red 3/N/PE, 400 V Frecuencia nominal de la red 50 Hz Eficacia máxima 98.60% Protección contra el efecto isla SÍ Protección de conexión inversa de CC SÍ Protección contra cortocircuitos de CA SÍ Protección contra corrientes de fuga SÍ Nivel de protección de entrada IP66 Temperatura de trabajo -25~+60°C Método de enfriamiento Refrigeración natural Altitud máxima de trabajo 4 kilómetros Comunicación 4G (opcional)/WiFi (opcional) Cable con núcleo de cobre y salida de CA 1 JUEGO Caja de distribución 1 JUEGO Pila de carga 2 juegos de pilas de carga de CC integradas de 120 kW Voltaje de entrada y salida de la pila de carga Voltaje de entrada: 380 V CA Voltaje de salida: 200-1000 V Material auxiliar 1 JUEGO Tipo de montaje fotovoltaico Montaje de aluminio/acero al carbono (un juego)
La excelente calidad del acero inoxidable y del aluminio garantiza el montaje más duradero. Elija el producto adecuado para su techo. O simplemente díganos los detalles de su techo y elegiremos el más adecuado para usted.
Trazador horizontal de un solo eje
Luz de calle solar LED, diseño simple, práctica, fácil instalación, alimentada por energía solar, ahorra energía y es respetuosa con el medio ambiente.
Características ·Tecnología de inversor de control inteligente DSP, con excelente rendimiento ·Salida de CA de onda sinusoidal pura, con fuerte adaptabilidad a la carga. ·Modo de pantalla LCD+LED, con indicación clara del estado de funcionamiento del equipo ·Con protección contra sobrecarga de salida, diversas protecciones automáticas y alarmas. ·Control de carga inteligente, puntos de parámetros de carga programables para satisfacer los requisitos especiales de diferentes ocasiones. ·La batería se puede configurar con múltiples parámetros de protección, con función de protección por contraseña. Solicitud ·Aplicaciones de generación de energía solar a gran escala, como la industrial y la minera. ·Defensa fronteriza ·Áreas pastorales ·Islas ·Estaciones base de telecomunicaciones Parámetros del sistema Energía del sistema 10 kW 15 kW 20 kW 30 kW 50 kW Energía de paneles solares 420 W Número de paneles solares 24 PC 36 PC 48 PC 72 PC 120 PC Cable de CC fotovoltaico 1 JUEGO Conector MC4 1 JUEGO Caja combinadora de CC 1 JUEGO Controlador 216V50A 216V75A 216 V 100 A 216 V 150 A 348V150A Batería de litio/Batería de plomo-ácido (Gel) 216 V 348 V Capacidad de la batería 200 Ah 300 Ah 400 Ah 600 Ah Voltaje del lado de entrada de CA del inversor 304-456 V Frecuencia del lado de entrada de CA del inversor 45-65 Hz Potencia de salida nominal del inversor fuera de la red 8 KW 12 kW 16 kW 24 kW 40 kW Potencia aparente de salida máxima en el lado fuera de la red 10 kVA 10 min 15 kVA 10 min 20 kVA 10 min 30 kVA 10 min 50 kVA 10 min Tensión de salida nominal en el lado fuera de la red 3/N/PE,380/400 Frecuencia de salida nominal en el lado fuera de la red 50 Hz Temperatura de trabajo 0~+40*C Método de enfriamiento Refrigeración por aire Cable con núcleo de cobre y salida de CA 1 JUEGO Caja de distribución 1 JUEGO Material auxiliar 1 JUEGO Tipo de montaje fotovoltaico Montaje de aluminio/acero al carbono (un juego)
El sistema de tornillos de tierra es un sistema de cimentación moderno que utiliza una perforadora para su instalación, lo que lo convierte en la solución de cimentación más eficiente y económica. Se aplica ampliamente a diferentes condiciones de suelo. Los tornillos de tierra se pueden utilizar para diversas aplicaciones, como sistemas solares y estructuras de temporizador.
Las patas en L son un accesorio importante para la estructura de montaje de techos de hojalata. Están hechas de aluminio, son ligeras y tienen una excelente apariencia.
Características y características Alta adaptabilidad Adaptarse a casi todos los terrenos. Alta estabilidad Estructura de espiga, soporte multipunto, diseño de forma de malla cuadrada Accesibilidad Sin obstáculos entre rastreadores independientes, fácil de construir y mantener. Fiabilidad Ajuste el ángulo de inclinación de forma inteligente y oportuna según el terreno y los datos climáticos para aumentar la potencia de salida. Seguimiento inteligente Ajuste el ángulo de inclinación de forma inteligente y oportuna según el terreno y los datos climáticos para aumentar la potencia de salida. Estructura del rastreador Tecnología de seguimiento Rastreador de doble eje Voltaje del sistema 1000 V/1500 V Rango de seguimiento Acimut ±120°, Elevación 0-60° Velocidad del viento de trabajo 18 m/s (personalizable) Velocidad máxima del viento 35 m/s (ASCE 7-10) Módulos por rastreador Módulos W40 (personalizables) Materiales principales Acero galvanizado por inmersión en caliente Q235B/Q355B, recubierto de Zn-Al-Mg Espesor medio del revestimiento ≥65 micras Sistema de accionamiento Fundación Independiente Tipo de fundación PHC / Pilote colado in situ / Pilote de acero Sistema de control Sistema de control MCU Modo de seguimiento Control de tiempo de bucle cerrado + GPS Precisión de seguimiento
[si !supportLists] NORTE- [fin si] Estructura de tipo Estructura ampliamente utilizada, estable y conveniente para Instalación, bienvenida por el cliente. Entorno recomendado: Baja carga de nieve y carga de viento. Estructura tipo V Estructura de fácil instalación y gran practicidad. Dado que la estructura en V tiene una altura libre al suelo limitada, es adecuada para techos planos de hormigón y zonas sin maleza ni animales grandes. Ofrece una solución rentable. Entorno recomendado: Baja carga de nieve y carga de viento. Estructura tipo W Su popular estructura en forma de doble V le otorga mayor estabilidad. Se puede utilizar en diversos entornos. Entorno recomendado: Alta carga de nieve y carga de viento. Técnica Detalles de cal En tallación Suelo Carga de viento hasta 60 EM S ahora Carga 1,4 nudos/metro ² Normas GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, Norma JIS C8955:2017, GB50429-2007 Material Aluminio AL6005-T5, acero galvanizado por inmersión en caliente, acero inoxidable SUS304 Garantía 10 años de garantía
Pasos de instalación Detalles técnicos Descripción del diseño: Esta solución permite que los paneles solares generen energía a partir de la luz solar, mientras que su estructura inferior Proporciona un entorno de crecimiento adecuado para cultivos, hongos comestibles y ganado. Instalación Suelo Base Tornillo de tierra / Hormigón Carga de viento hasta 60 m/s Carga de nieve 1,4 kN/m² Normas GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Material Aluminio anodizado AL 6005-T5, acero inoxidable SUS304 Garantía 10 Años de garantía Referencia del proyecto
Características · Sistema de alimentación ininterrumpida, conmutación en 20 ms, reducción de picos y relleno de valles · Múltiples modos de trabajo, por lo que la tasa de autoconsumo alcanza el 95%. · Alta eficiencia de carga y descarga, mejorando los beneficios económicos del sistema. · Compatible con baterías de plomo-ácido y litio, y puede adaptarse a soluciones económicas. en diferentes mercados ·Función de gestión inteligente de BMS para mejorar la confiabilidad de la batería ·Utilizando tecnología de aislamiento de alta frecuencia para hacer que el sistema sea más seguro y tenga una vida útil más larga. · 24- Gestión inteligente de energía por hora, control remoto con un solo botón y función de actualización. Conocimiento en tiempo real del estado de las plantas de energía fotovoltaica Solicitud ·Lugares donde no hay energía de reserva debido a cortes de suministro eléctrico o autoconsumo fotovoltaico ·Lugares donde el precio de la electricidad para autoconsumo es más alto que el precio en la red ·Lugares donde el precio máximo de la electricidad es más alto que el precio normal de la electricidad. Parámetros del sistema Energía de paneles solares 400 W Voltaje del panel solar 41 V Número de paneles solares 12 PC 14 piezas 20 PC Cable de CC fotovoltaico 1 JUEGO Conector MC4 1 JUEGO Voltaje de la batería 48 V Capacidad de la batería 100A h 200 Ah Método de comunicación de la batería CAN/RS485 Potencia de salida nominal del inversor fuera de la red 3 kW 5 kW Potencia aparente de salida máxima en el lado fuera de la red 4,5 kVA, 10 segundos 7 kVA, 10 segundos Tensión de salida nominal en el lado fuera de la red 1/N/PE, 220 V Frecuencia de salida nominal en el lado fuera de la red 50 Hz Tiempo de conmutación fuera de la red
Características ·Lente patentada, distribución de luz tipo ala de murciélago, la luz está bien distribuida ·Sistema de control inteligente para reducir el consumo de energía de toda la lámpara. ·Toda la lámpara es fácil de montar y de mantener. ·Tiempos de ciclo altos, económicos y prácticos. Solicitud ·Iluminación vial ·Iluminación del paisaje ·Escuelas ·Zona rural remota ·Agricultura y ganadería Especificaciones del alumbrado público híbrido eólico-solar Energía de paneles solares 120 W±15% 1 50 W±15% 240 W±15% 300 W±15% Turbina eólica de eje horizontal 200 W 300 W 400 W 500 W Controlador híbrido eólico y solar 1 JUEGO Capacidad de la batería 12 V/1 50 Ah 12 V/1 00 Ahx2 12 V/1 50 Ahx2 12 V/ 200 Ahx2 Tipo de batería Baterías de plomo-ácido (Gel) Alimentación de la luz principal 40 W 50 W 80 W 100 W Temperatura de color 400 0 K Altura de toda la lámpara 7,0 m 8,0 m 9,0 m 10,0 m Temperatura de funcionamiento -20 °C ~ 55 °C Resistencia al viento 27 m/s （ Grado de viento 10 ) Días lluviosos 5 〜 7 días
