Sistema de montaje de paneles solares para láminas de techo metálicas tipo klip lok.
Pago:
T/T, L/CPrecio:
$0.029/WOrigen del producto:
ChinaColor:
SilverPuerto de embarque:
Xiamen, ChinaPlazo de ejecución:
15-20 working days
Descripción del Producto

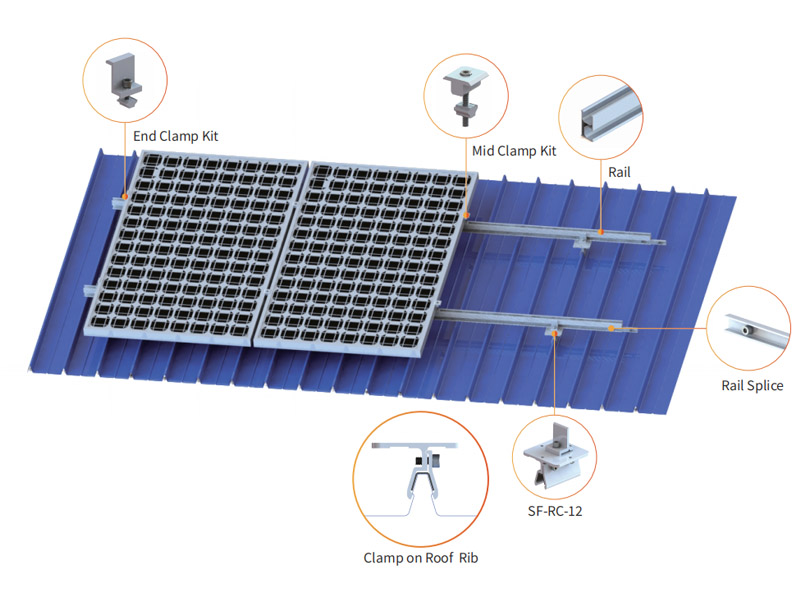

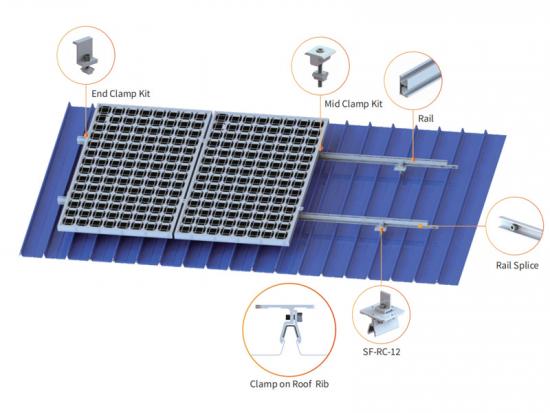

Esta serie de soluciones de montaje solar están diseñadas para Revestimiento de techo metálico Klip Lok Con esta solución, los paneles solares se instalan fácilmente con herramientas sencillas, ahorrando tiempo y mano de obra. Su diseño estructural simple pero robusto garantiza la vida útil del sistema solar.

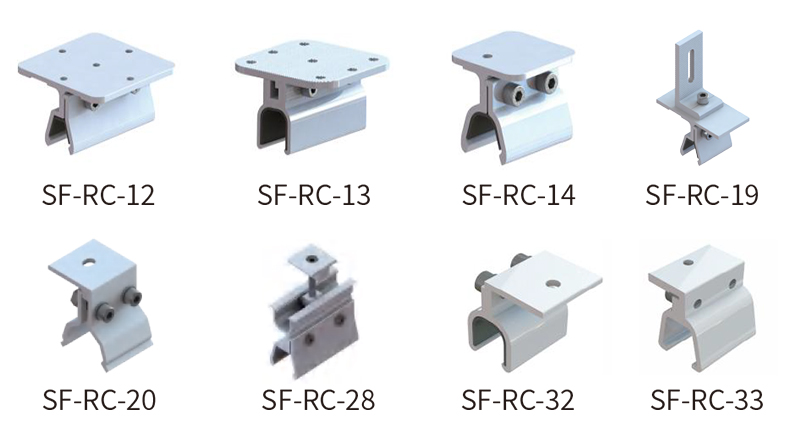

Serie de abrazaderas de techo SolFirsTech-RC

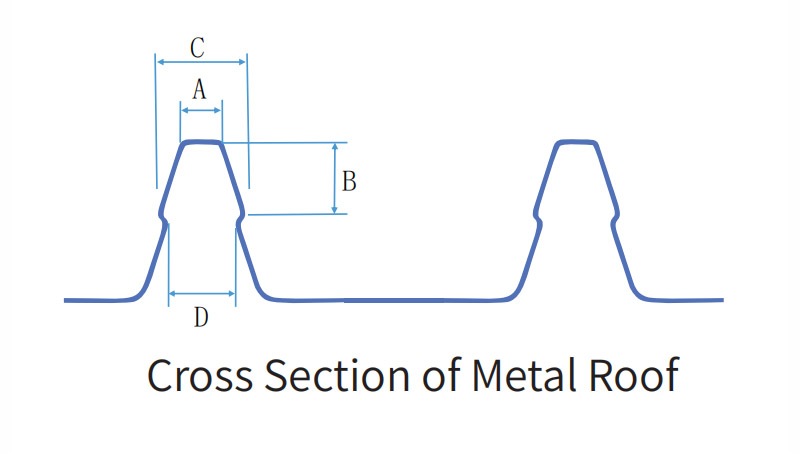

Dimensiones (mm)
A
B
do
D
SolFirsTech-RC-12
18
13.5
10.5
10.5
SolFirsTech-RC-1
3
26
29
26
21.3
SolFirsTech-RC-1
4
17.8
18.5
30.5
26
SolFirsTech-RC-1
9
13
20
24.8
20
SolFirsTech-RC-
20
31.6
13.5
41
36.8
SolFirsTech-RC-
28
22.4
19.6
35.5
31
SolFirsTech-RC-32
SolFirsTech-RC-33
2
22.9
18
10
7.4
24.8
30
22.1
Detalles técnicos
Instalación
Techo de metal
Carga de viento
hasta 60 m/s
Carga de nieve
1,4 kN/m²
Ángulo de inclinación
Paralelo a la superficie del techo
Normas
GB50009-2012,EN1990:2002,ASE7-05,AS/NZS1170,JIS C8955:2017,GB50429-2007
Material
Aluminio anodizado AL 6005-T5, acero inoxidable SUS304
Garantía
10
Años de garantía
[si !supportLists] NORTE- [fin si] Estructura de tipo Estructura ampliamente utilizada, estable y conveniente para Instalación, bienvenida por el cliente. Entorno recomendado: Baja carga de nieve y carga de viento. Estructura tipo V Estructura de fácil instalación y gran practicidad. Dado que la estructura en V tiene una altura libre al suelo limitada, es adecuada para techos planos de hormigón y zonas sin maleza ni animales grandes. Ofrece una solución rentable. Entorno recomendado: Baja carga de nieve y carga de viento. Estructura tipo W Su popular estructura en forma de doble V le otorga mayor estabilidad. Se puede utilizar en diversos entornos. Entorno recomendado: Alta carga de nieve y carga de viento. Técnica Detalles de cal En tallación Suelo Carga de viento hasta 60 EM S ahora Carga 1,4 nudos/metro ² Normas GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, Norma JIS C8955:2017, GB50429-2007 Material Aluminio AL6005-T5, acero galvanizado por inmersión en caliente, acero inoxidable SUS304 Garantía 10 años de garantía
Características y características Alta estabilidad Soportes triangulares y estructura sencilla para mayor estabilidad. Fiabilidad El sistema de control independiente ayuda a monitorear la operación, encontrar puntos de falla a tiempo y reducir la pérdida de potencia de salida. Seguimiento inteligente Ajuste el ángulo de inclinación de forma inteligente y oportuna según el terreno y el clima. Estructura del rastreador Tecnología de seguimiento Rastreador de un solo eje inclinado Voltaje del sistema 1000 V/1500 V Rango de seguimiento ±45° Ángulo de inclinación Acimut 5-25° Velocidad del viento de trabajo 18 m/s (personalizable) Velocidad máxima del viento 40 m/s (ASCE 7-10) Módulos por rastreador Módulos W20 (personalizables) Materiales principales Acero galvanizado por inmersión en caliente Q235B/Q355B con revestimiento de Zn-Al-Mg Espesor medio del revestimiento ≥65 micras Sistema de accionamiento Accionamiento de giro Tipo de fundación PHC / Pilote colado in situ / Pilote de acero Sistema de control Sistema de control MCU Modo de seguimiento Control de tiempo de bucle cerrado + GPS Precisión de seguimiento
Conduzca la electricidad estática del soporte hacia el suelo. SolFirsTech-FL-GC-01 SolFirsTech-FL-GC-02 SolFirsTech-FL-GC-03 SolFirsTech-FL-GC-04 SolFirsTech-FL-GC-05 SolFirsTech-FL-GC-06 SolFirsTech-FL-GC-07 SolFirsTech-FL-GC-08 SolFirsTech-FL-GC-09 SolFirsTech-FL-GC-10 SolFirsTech-FL-GC-11 SolFirsTech-FL-GC-12
Características y características Alta capacidad Cada dos rastreadores están vinculados entre sí para formar hasta 4 cadenas de módulos (120 piezas) Compatibilidad Compatible con módulos solares de celdas de 182/210 mm Alta estabilidad Estar equipado con amortiguador para reducir la resonancia en entornos extremos. Fiabilidad El sistema de control independiente ayuda a monitorear la operación, encontrar puntos de falla a tiempo y reducir la pérdida de potencia de salida. Seguimiento inteligente Ajuste el ángulo de inclinación de forma inteligente y oportuna según el terreno y los datos climáticos para aumentar la potencia de salida. Diseño razonable La estabilidad está garantizada mediante un diseño estructural exclusivo y una estricta prueba en el túnel de viento. Estructura del rastreador Tecnología de seguimiento Seguidor horizontal de un solo eje Voltaje del sistema 1000 V/1500 V Rango de seguimiento ±50° Velocidad del viento de trabajo 18 m/s (personalizable) Velocidad máxima del viento 45 m/s (ASCE7-10) Velocidad máxima del viento
DRENAJE DE AGUA EN COCHERA Detalles técnicos Descripción del diseño: El soporte principal de la cochera está hecho de acero al carbono de alta resistencia, el riel y el soporte impermeable El sistema está diseñado con aleación de aluminio para satisfacer las necesidades de seguridad, facilidad de instalación y estética de los clientes. Su diseño estructural especial permite combinar libremente varios vehículos para optimizar el espacio. Instalación Suelo Base Concreto Carga de viento hasta 60 m/s Carga de nieve 1,4 kN/m² Normas GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50017-2017 Material Acero anodizado AL6005-T5, galvanizado por inmersión en caliente ， Acero inoxidable SUS304 Garantía 10 Años de garantía Referencia del proyecto
Estructura de montaje para paneles solares en tierra de aluminio/acero galvanizado de alta calidad
Eólica y solar dos modo de carga de la farola solar
Sitio de instalación Techo Tipo Ajustable Tamaño Personalizado Color Naturaleza Material SUS304 Proceso de dar un título ISO9001 Garantía 10 años y 20 años de vida útil
Descripción del diseño: Adecuado para sistemas de lastre bidireccionales en espiga, que pueden resistir de manera más efectiva el efecto de la presión negativa del viento.
El sistema fotovoltaico flotante sobre el agua es diferente de los proyectos de generación de energía fotovoltaica en el suelo y el techo. Con la disminución del uso de los recursos terrestres, el terreno disponible para la construcción de plantas fotovoltaicas será cada vez más escaso en el futuro. Al mismo tiempo, las ventajas de los sistemas fotovoltaicos flotantes sobre el agua están ganando cada vez más protagonismo en la industria fotovoltaica.
Diferentes techos de tejas requieren diferentes ganchos para tejas, según el molde del techo de tejas. Puede elegir el gancho adecuado según su tipo de techo.
Características · Integración fotovoltaica en edificios, apariencia hermosa. ·Excelente combinación con módulos fotovoltaicos para cochera con buena generación de energía. ·La generación de energía fotovoltaica ahorra energía y es respetuosa con el medio ambiente. ·Sin emisiones, sin ruido, sin contaminación. ·Puede suministrar energía a la red y obtener facturas por energía solar. Solicitud ·Fábrica ·Complejo ·Edificio comercial ·Centro de conferencias ·Edificio de oficinas ·Estacionamiento al aire libre ·Hotel Parámetros del sistema Energía del sistema 21,45 kW Energía de paneles solares 550 W Número de paneles solares 39 片 Cable de CC fotovoltaico 1 JUEGO Conector MC4 1 JUEGO Potencia de salida nominal del inversor 20 kW Potencia aparente de salida máxima 22 kVA Tensión nominal de la red 3/N/PE, 400 V Frecuencia nominal de la red 50 Hz Eficacia máxima 98.60% Protección contra el efecto isla SÍ Protección de conexión inversa de CC SÍ Protección contra cortocircuitos de CA SÍ Protección contra corrientes de fuga SÍ Nivel de protección de entrada IP66 Temperatura de trabajo -25~+60°C Método de enfriamiento Refrigeración natural Altitud máxima de trabajo 4 kilómetros Comunicación 4G (opcional)/WiFi (opcional) Cable con núcleo de cobre y salida de CA 1 JUEGO Caja de distribución 1 JUEGO Pila de carga 2 juegos de pilas de carga de CC integradas de 120 kW Voltaje de entrada y salida de la pila de carga Voltaje de entrada: 380 V CA Voltaje de salida: 200-1000 V Material auxiliar 1 JUEGO Tipo de montaje fotovoltaico Montaje de aluminio/acero al carbono (un juego)
