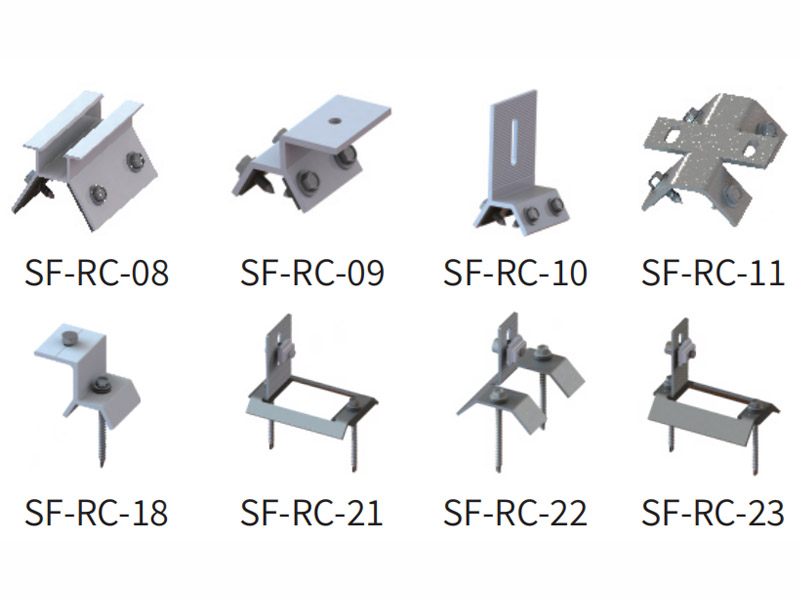

Serie de abrazaderas de techo SolFirsTech-RC
|

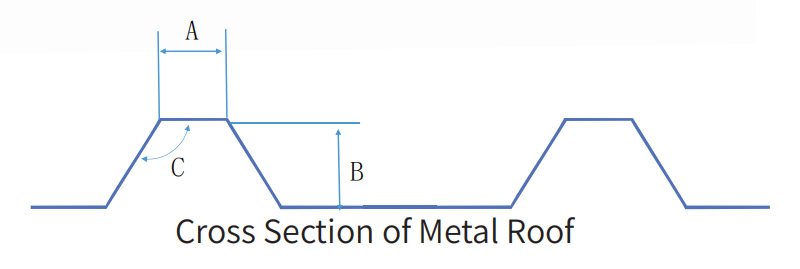

Dimensiones (mm) |
A |
B |
C(°) |
|
SolFirsTech-RC-08 |
28 |
34 |
122 |
|
SolFirsTech-RC-0 9 |
20 |
20 |
123 |
|
SolFirsTech-RC- 10 |
20 |
20 |
123 |
|
SolFirsTech-RC- 11 |
25 |
23.8 |
132 |
|
SolFirsTech-RC- 18 |
22 |
16 |
120 |
|
SolFirsTech-RC- 21 |
52 |
12 |
135 |
|
SolFirsTech-RC- 22 |
33.7 |
18 |
135 |
|
SolFirsTech-RC- 23 |
33.7 |
18 |
135 |
|
Detalles técnicos |
|
|
Instalación |
Techo de metal |
|
Carga de viento |
hasta 60 m/s |
|
Carga de nieve |
1,4 kN/m² |
|
Ángulo de inclinación |
Paralelo a la superficie del techo |
|
Normas |
GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
|
Material |
Aluminio anodizado AL 6005-T5, acero inoxidable SUS304 |
|
Garantía |
10 Años de garantía |

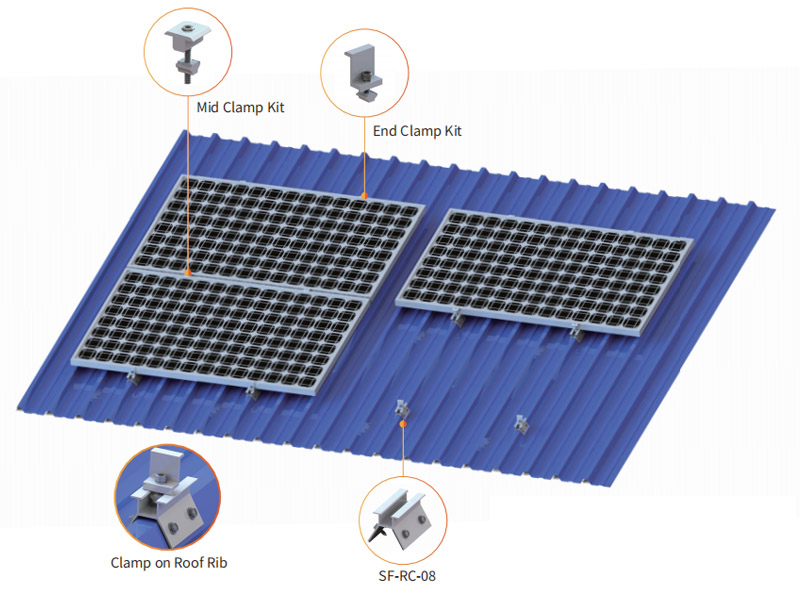

La abrazadera de junta alzada para techo SolFirsTech se aplica ampliamente para proyectos de techos comerciales y residenciales. El sistema está diseñado para techos de metal, que es muy popular entre los clientes, la amplia gama de componentes diferentes permite sujetar casi todo tipo de módulos.
Características · Fuerte capacidad de compensación de potencia reactiva, rango ajustable del factor de potencia ± 0,8 · Los métodos de comunicación múltiples son flexibles y opcionales (RS485, Ethernet, GPRS/Wi-Fi) · Admite actualización remota · Con la reparación de PID, mejore el rendimiento del módulo · Equipado con interruptor de CA y CC, el mantenimiento es más seguro y conveniente. · Selección 100% de componentes de renombre mundial, larga vida útil Solicitud ·Repartido · R ¡Uf! · Hoteles · Fábricas · Complejos turísticos · Edificios comerciales · Centros de conferencias · Edificios de oficinas Energía del sistema 40 KW 50 KW 60 KW 80 kW 100 kW Energía de paneles solares 400 O 420 O 450 O 450 W 450 W Número de paneles solares 100 piezas 120 piezas 134 piezas 178 piezas 222 piezas Cable de CC fotovoltaico 1 JUEGO Conector MC4 1 JUEGO Potencia de salida nominal del inversor 33 kW 40 kW 50 kW 70 kW 80 kW Potencia aparente de salida máxima 36,3 kVA 44 kVA 55 kVA 77 kVA 88 kVA Tensión nominal de la red 3/N/PE, 400 V Rango de voltaje de la red 2 70- 480 V C.A Frecuencia nominal de la red 50 Hz Rango de frecuencia de la red 45-65 Hz Eficacia máxima 98. 60% Protección contra el efecto isla SÍ Protección de conexión inversa de CC SÍ Protección contra cortocircuitos de CA SÍ Protección contra corrientes de fuga SÍ Nivel de protección de entrada IP66 Temperatura de trabajo Sistema Método de enfriamiento Refrigeración natural Altitud máxima de trabajo -25～+60℃ Comunicación 4G (opcional)/WiFi (opcional) Cable con núcleo de cobre y salida de CA 1 JUEGO Caja de distribución 1 JUEGO Material auxiliar 1 JUEGO Tipo de montaje fotovoltaico Montaje de aluminio/acero al carbono (un juego)
Serie de abrazaderas de techo SolFirsTech-RC Dimensiones (mm) A B °C ） SolFirsTech-RC-15 76 21(R) 112 SolFirsTech-RC-16 76 21(R) 112 Detalles técnicos Instalación Techo de metal Carga de viento hasta 60 m/s Carga de nieve 1,4 kN/m² Ángulo de inclinación Paralelo a la superficie del techo Normas GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Material Aluminio anodizado AL 6005-T5, acero inoxidable SUS304 Garantía 10 Años de garantía
La cochera solar de aluminio SolFirsTech está fabricada con una aleación de aluminio de alta resistencia para satisfacer las necesidades de seguridad, eficiencia y estética de los clientes. Para optimizar el espacio, el soporte de la cochera cuenta con un diseño estructural especial que permite estacionar de dos a cuatro vehículos en cada unidad.
Detalles técnicos Instalación Suelo Base PHC/Pilo colado in situ Disposición de los módulos Una sola fila en vertical Un solo tramo ≤50 m Carga de viento 0,45 KN/㎡ (Ajustable según el proyecto) Carga de nieve 0,15 KN/㎡ (Ajustable según el proyecto) Ángulo de inclinación ≤15° Normas GB 50009-2012, GB 50017-2017, NB/T 10115-2018, JGJ257-2012, JGJT 497-2023 Material Aluminio anodizado AL6005-T5, acero galvanizado por inmersión en caliente, acero prerrevestido con Zn-Al-Mg, acero inoxidable SUS304 Garantía 10 años de garantía
Detalles técnicos Instalación Techo de metal Carga de viento hasta 60 m/s Carga de nieve 1,4 kN/m² Ángulo de inclinación 5°~ 45° Normas GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Material Aluminio anodizado AL 6005-T5, acero inoxidable SUS304 Garantía 10 Años de garantía
Descripción del diseño: Adecuado para sistemas de lastre bidireccionales en espiga, que pueden resistir de manera más efectiva el efecto de la presión negativa del viento.
Características y características Alta capacidad Cada dos rastreadores están vinculados entre sí para formar hasta 4 cadenas de módulos (120 piezas) Compatibilidad Compatible con módulos solares de celdas de 182/210 mm Alta estabilidad Estar equipado con amortiguador para reducir la resonancia en entornos extremos. Fiabilidad El sistema de control independiente ayuda a monitorear la operación, encontrar puntos de falla a tiempo y reducir la pérdida de potencia de salida. Seguimiento inteligente Ajuste el ángulo de inclinación de forma inteligente y oportuna según el terreno y los datos climáticos para aumentar la potencia de salida. Diseño razonable La estabilidad está garantizada mediante un diseño estructural exclusivo y una estricta prueba en el túnel de viento. Estructura del rastreador Tecnología de seguimiento Seguidor horizontal de un solo eje Voltaje del sistema 1000 V/1500 V Rango de seguimiento ±50° Velocidad del viento de trabajo 18 m/s (personalizable) Velocidad máxima del viento 45 m/s (ASCE7-10) Velocidad máxima del viento
Detalles técnicos Instalación Suelo Carga de viento hasta 60 m/s Carga de nieve 1,4 kN/m² Normas GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Material Aluminio AL 6005-T5, acero galvanizado por inmersión en caliente, acero de aluminio y magnesio galvanizado , Acero inoxidable SUS304 Garantía 10 Años de garantía Referencia del proyecto
Los pies solares en L se utilizan comúnmente en sistemas solares de techo, son el conector del riel y el techo.
Fácil de instalar: el diseño simple y los componentes premontados garantizan una instalación rápida y sencilla.
Trabajar con módulos solares de película fina, módulos solares de vidrio-vidrio y módulos solares sin marco. N° q` Nombre del producto Imagen SolFirsTech-BM-EC80 Kit de abrazadera de extremo para módulo sin marco SolFirsTech-BM-IC80 Kit de abrazadera intermedia para módulo sin marco SolFirsTech-MC-HP12 Kit de abrazadera intermedia SolFirsTech-MC-HP18 Kit de abrazadera de extremo SolFirsTech-MC-SolFirsTech71 Kit de abrazadera de extremo SolFirsTech-MCSolFirsTech70 Kit de abrazadera intermedia SolFirsTech-EC-F35-50 Kit de abrazadera de extremo ajustable
