Página de inicio
/Seguidor solar
/Sistemas de seguimiento solar de un solo eje inclinado de la serie Tilt
Pago:
T/TOrigen del producto:
ChinaPlazo de ejecución:
30days
Características y características

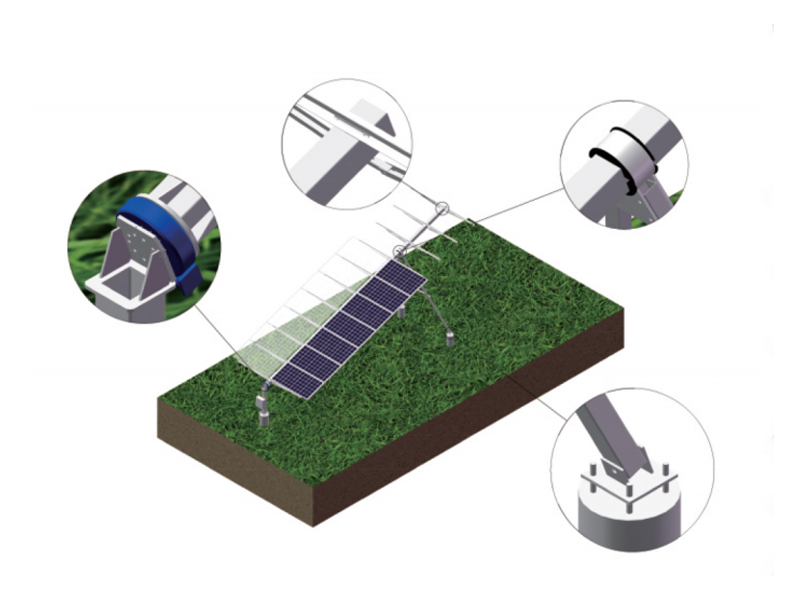

Alta estabilidad Soportes triangulares y estructura sencilla para mayor estabilidad.
Fiabilidad El sistema de control independiente ayuda a monitorear la operación, encontrar puntos de falla a tiempo y reducir la pérdida de potencia de salida.
Seguimiento inteligente Ajuste el ángulo de inclinación de forma inteligente y oportuna según el terreno y el clima.
|

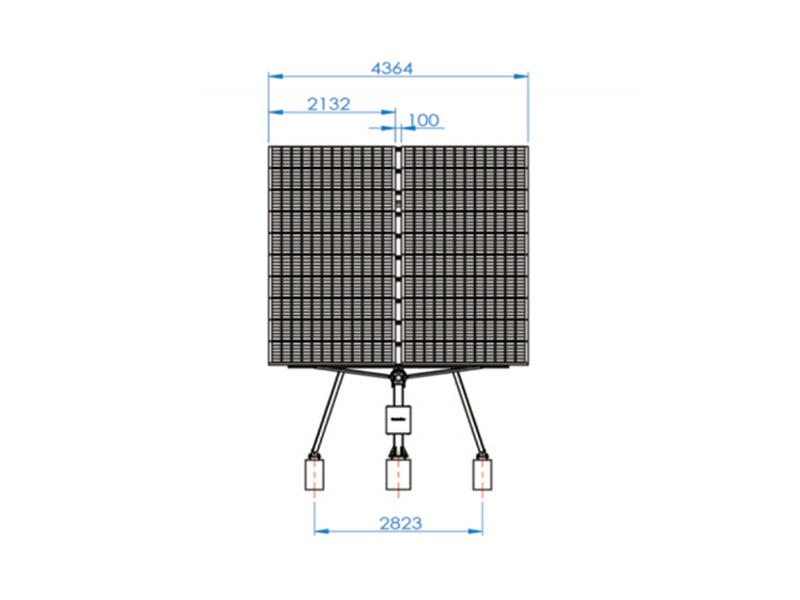

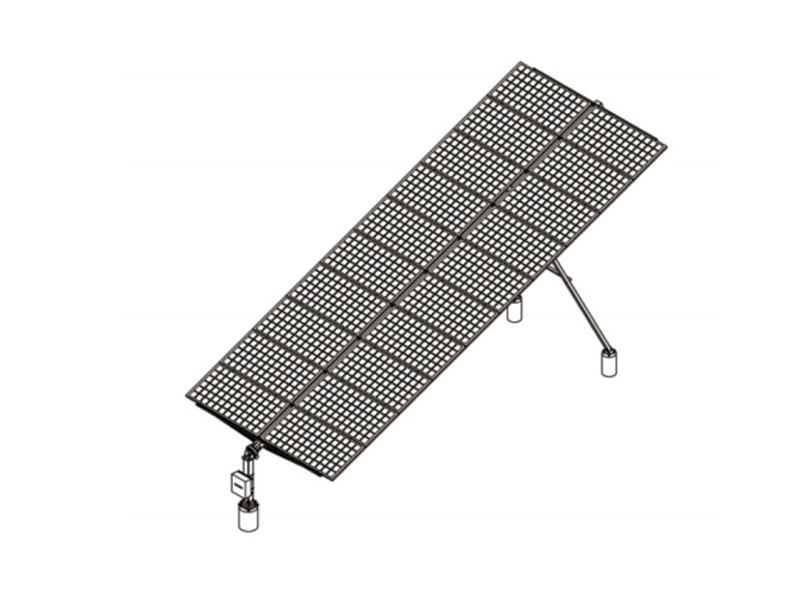

Estructura del rastreador |
|
|
Tecnología de seguimiento |
Rastreador de un solo eje inclinado |
|
Voltaje del sistema |
1000 V/1500 V |
|

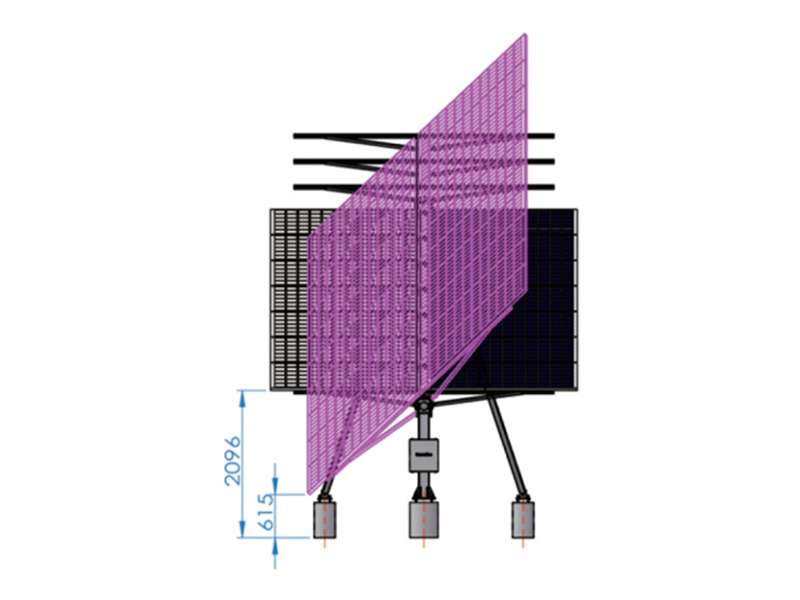

Rango de seguimiento |
±45° |
|

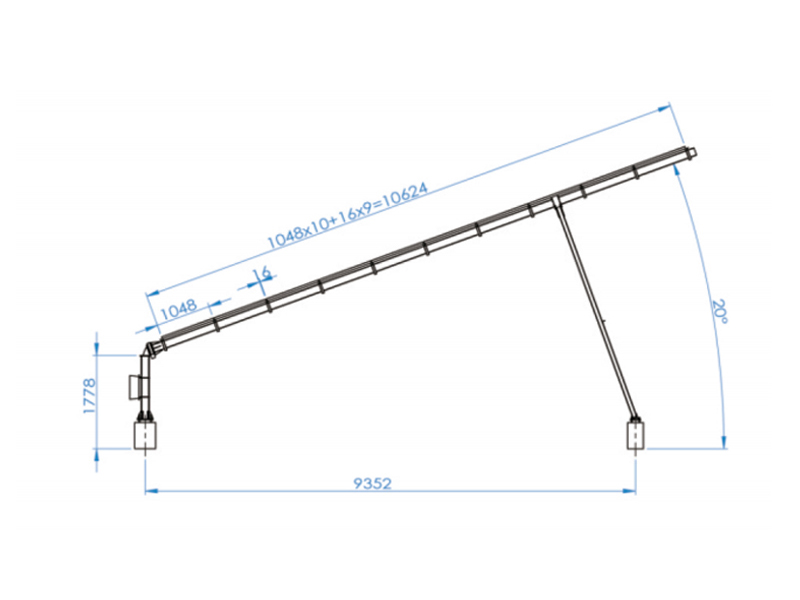

Ángulo de inclinación |
Acimut 5-25° |
|
Velocidad del viento de trabajo |
18 m/s (personalizable) |
|
Velocidad máxima del viento |
40 m/s (ASCE 7-10) |
|
Módulos por rastreador |
Módulos W20 (personalizables) |
|
Materiales principales |
Acero galvanizado por inmersión en caliente Q235B/Q355B con revestimiento de Zn-Al-Mg |
|
Espesor medio del revestimiento |
≥65 micras |
|
Sistema de accionamiento |
Accionamiento de giro |
|
Tipo de fundación |
PHC / Pilote colado in situ / Pilote de acero |
|
Sistema de control |
|
|
Sistema de control |
MCU |
|
Modo de seguimiento |
Control de tiempo de bucle cerrado + GPS |
|
Precisión de seguimiento |
<2 。 |
|
Comunicación |
Inalámbrico (ZigBee, LoRa); cableado (RS485) |
|
Adquisición de polvo |
Fuente de alimentación externa / Fuente de alimentación de cadena / Autoalimentada |
|
Almacenamiento automático por la noche |
Sí |
|
Almacenamiento automático durante vientos fuertes |
Sí |
|
Retroceso optimizado |
Sí |
|
Grado de protección |
IP65 |
|
Temperatura de trabajo |
-30°C-65°C |
|
Anemómetro |
Sí |
|
Consumo de energía |
0,3 kWh por día |
Referencia del proyecto
Trazador horizontal de un solo eje
Trazador horizontal de un solo eje
Trazador horizontal de un solo eje
Trazador de doble eje
Rastreador de un solo eje inclinado
Características y características Alta adaptabilidad Adaptabilidad de la diferencia de pendiente a terrenos irregulares en dirección NS hasta un 15% Menos pila s El diseño del módulo 2P permite ahorrar cimentaciones de pilotes (hasta 140 piezas/MW) y reduce en gran medida el coste Compatibilidad Compatible con módulos solares de celdas de 182/210 mm Accesibilidad Sin obstáculos entre rastreadores independientes, fácil de construir y mantener. Fiabilidad El sistema de control independiente ayuda a monitorear la operación, encontrar puntos de falla a tiempo y reducir la pérdida de potencia de salida. Seguimiento inteligente Ajuste el ángulo de inclinación de forma inteligente y oportuna según el terreno y los datos climáticos para aumentar la potencia de salida. Diseño razonable La estabilidad está garantizada mediante un diseño estructural exclusivo y una estricta prueba en el túnel de viento. Estructura del rastreador Tecnología de seguimiento Seguidor horizontal de un solo eje Voltaje del sistema 1000 V/1500 V Rango de seguimiento ±45°/±60° Velocidad del viento de trabajo 18 m/s (personalizable) Velocidad máxima del viento 35 m/s (ASCE 7-10) Módulos por rastreador ≤60 módulos (personalizables) Materiales principales Acero galvanizado por inmersión en caliente Q235B/Q355B, recubierto de Zn-AI-Mg Espesor medio del revestimiento ≥65 micras Sistema de accionamiento Accionamiento de giro Tipo de fundación PHC / Pilote colado in situ / Pilote de acero Sistema de control Sistema de control MCU Modo de seguimiento Control de tiempo de bucle cerrado + GPS Precisión de seguimiento
Características y características Alta adaptabilidad Alta adaptabilidad Adaptabilidad de la diferencia de pendiente a terrenos irregulares en dirección NS hasta un 15% Alta estabilidad El accionamiento multipunto aumenta en gran medida la resistencia a la torsión del viento y la velocidad crítica del viento. Compatibilidad Compatible con módulos solares de celdas de 182/210 mm Accesibilidad Sin obstáculos entre rastreadores independientes, fácil de construir y mantener. Fiabilidad El sistema de control independiente ayuda a monitorear la operación, encontrar puntos de falla a tiempo y reducir la pérdida de potencia de salida. Seguimiento inteligente Ajuste el ángulo de inclinación de forma inteligente y oportuna según el terreno y los datos climáticos para aumentar la potencia de salida. Diseño razonable La estabilidad está garantizada mediante un diseño estructural exclusivo y una estricta prueba en el túnel de viento. Estructura del rastreador Tecnología de seguimiento Seguidor horizontal de un solo eje Voltaje del sistema 1000 V/1500 V Rango de seguimiento ±45° Velocidad del viento de trabajo 18 m/s (personalizable) Velocidad máxima del viento 45 m/s (ASCE 7-10) Módulos por rastreador ≤120 módulos (personalizables) Materiales principales Acero galvanizado por inmersión en caliente Q235B/Q355B, recubierto de Zn-AI-Mg Espesor medio del revestimiento ≥65 micras Sistema de accionamiento Accionamiento de giro / Actuador lineal Tipo de fundación PHC / Pilote colado in situ / Pilote de acero Sistema de control Sistema de control MCU Modo de seguimiento Control de tiempo de bucle cerrado + GPS Precisión de seguimiento
Características y características Alta capacidad Cada dos rastreadores están vinculados entre sí para formar hasta 4 cadenas de módulos (120 piezas) Compatibilidad Compatible con módulos solares de celdas de 182/210 mm Alta estabilidad Estar equipado con amortiguador para reducir la resonancia en entornos extremos. Fiabilidad El sistema de control independiente ayuda a monitorear la operación, encontrar puntos de falla a tiempo y reducir la pérdida de potencia de salida. Seguimiento inteligente Ajuste el ángulo de inclinación de forma inteligente y oportuna según el terreno y los datos climáticos para aumentar la potencia de salida. Diseño razonable La estabilidad está garantizada mediante un diseño estructural exclusivo y una estricta prueba en el túnel de viento. Estructura del rastreador Tecnología de seguimiento Seguidor horizontal de un solo eje Voltaje del sistema 1000 V/1500 V Rango de seguimiento ±50° Velocidad del viento de trabajo 18 m/s (personalizable) Velocidad máxima del viento 45 m/s (ASCE7-10) Velocidad máxima del viento
Características y características Alta adaptabilidad Adaptarse a casi todos los terrenos. Alta estabilidad Estructura de espiga, soporte multipunto, diseño de forma de malla cuadrada Accesibilidad Sin obstáculos entre rastreadores independientes, fácil de construir y mantener. Fiabilidad Ajuste el ángulo de inclinación de forma inteligente y oportuna según el terreno y los datos climáticos para aumentar la potencia de salida. Seguimiento inteligente Ajuste el ángulo de inclinación de forma inteligente y oportuna según el terreno y los datos climáticos para aumentar la potencia de salida. Estructura del rastreador Tecnología de seguimiento Rastreador de doble eje Voltaje del sistema 1000 V/1500 V Rango de seguimiento Acimut ±120°, Elevación 0-60° Velocidad del viento de trabajo 18 m/s (personalizable) Velocidad máxima del viento 35 m/s (ASCE 7-10) Módulos por rastreador Módulos W40 (personalizables) Materiales principales Acero galvanizado por inmersión en caliente Q235B/Q355B, recubierto de Zn-Al-Mg Espesor medio del revestimiento ≥65 micras Sistema de accionamiento Fundación Independiente Tipo de fundación PHC / Pilote colado in situ / Pilote de acero Sistema de control Sistema de control MCU Modo de seguimiento Control de tiempo de bucle cerrado + GPS Precisión de seguimiento
Características ·Voltaje de arranque ultrabajo, rango de voltaje ultra amplio ·Admite función anti-reflujo ·Admite múltiples métodos de comunicación RS485, Wi-Fi y GPRS. ·Tecnología de estabilización automática de voltaje, adaptable a redes complejas ·AFCI incorporado, puede prevenir el 99 % del riesgo de incendio (opcional) ·Fácil de instalar y mantener. Solicitud · Hogar · Invernadero de hortalizas · Estanque de peces Energía del sistema 3,6 kW 6 kW 10 kW 15 kW 20 W 30 kW Energía de paneles solares 450 W 430 W 420 W Número de paneles solares 8 PC 14 piezas 24 piezas 36 piezas 48 piezas 72 piezas Cable de CC fotovoltaico 1 JUEGO Conector MC4 1 JUEGO Potencia de salida nominal del inversor 3 kW 5 kW 8 kW 12 kW 17 kW 25 kW Potencia aparente de salida máxima 3,3 kVA 5,5 kVA 8,8 kVA 13,2 kVA 18,7 kVA 27,5 kVA Tensión nominal de la red 1/N/PE.220V 3/N/PE, 400 V Rango de voltaje de la red 180~276 V CA 270 〜 480 V CA Frecuencia nominal de la red 50 Hz Rango de frecuencia de la red 45~55 Hz Eficacia máxima 98,20% 98,50% Protección contra el efecto isla SÍ Protección de conexión inversa de CC SÍ Protección contra cortocircuitos de CA SÍ Protección contra corrientes de fuga SÍ Nivel de protección IP65 Temperatura de trabajo -25 〜 +60°C Método de enfriamiento Refrigeración natural Altitud máxima de trabajo 4 kilómetros Comunicación 4G (opcional)/WiFi (opcional) Cable con núcleo de cobre y salida de CA 1 JUEGO Caja de distribución 1 JUEGO Material auxiliar 1 JUEGO Tipo de montaje fotovoltaico Montaje de aluminio/acero al carbono (un juego)
Características · Integrado, fácil instalación y mantenimiento, bajo costo operativo, alta eficiencia. y seguridad, económica y práctica. ·Bombeo de agua de pozos profundos para abastecer el riego de tierras agrícolas o para consumo humano y animal. Resolver eficazmente el problema del abastecimiento de agua en zonas que carecen de agua y electricidad. ·Sin ruido, sin otros peligros públicos, ahorro de energía, respetuoso con el medio ambiente y una amplia gama de aplicaciones. Solicitud ·Zonas con escasez de agua y de electricidad ·Bombeado para aguas profundas Especificaciones del sistema de bombeo solar de CC Energía de paneles solares 500 W 800 W 1000W 1500W Voltaje del panel solar 42-100 V 63-150 V Potencia nominal de la bomba de agua 300 W 550 W 750 W 1100W Tensión nominal de la bomba de agua CC 48 V 72 V CC Elevación máxima de la bomba de agua 35 metros 50 metros 72 metros Caudal máximo de la bomba de agua 3 metros 3 /hora 3,2 m 3 / h 5 metros 3 /hora Diámetro exterior de la bomba de agua 3 pulgadas Diámetro de salida de la bomba 1 pulgada Material de la bomba de agua Acero inoxidable Bomba que transporta el medio Agua Tipo de montaje fotovoltaico Montaje en el suelo
Características · Tecnología de control inteligente de doble CPU, con salida CA de onda sinusoidal pura, adaptada a varios tipos de cargas. · Se puede configurar el modo de energía útil (modo de red), modo de ahorro de energía/modo batería. Aplicación flexible · Salida USB de 5 V CC, conveniente y práctica. · Fácil de transportar Solicitud · Expediciones · Acampada al aire libre · Iluminación del mercado nocturno · Iluminación del hogar · Zonas de pobreza Parámetros del sistema Energía del sistema 0,3 kW 0,5 kW 1 kW Energía de paneles solares 180 W 250 W 360 W Número de paneles solares 2 片 Cable de CC fotovoltaico 1 JUEGO Conector MC4 1 JUEGO Controlador 12 V 30 A 24 V 20 A 24 V 30 A Batería de litio/Batería de plomo-ácido (Gel) 12 V 24 V Capacidad de la batería 60 Ah 120 Ah Salida de CC Salida USB de 5 V 2 A × 2 Voltaje del lado de entrada de CA del inversor 170-275 V Frecuencia del lado de entrada de CA del inversor 45-65 Hz Potencia de salida nominal del inversor fuera de la red 0,3 kW 0,5 kW 1 kW Tensión de salida nominal en el lado fuera de la red 1/N/PE, 220 V Frecuencia de salida nominal en el lado fuera de la red 50 Hz Temperatura de trabajo 0~+40 ° do Método de enfriamiento Refrigerado por aire Cable con núcleo de cobre y salida de CA 1 JUEGO Caja de distribución 1 JUEGO Material auxiliar 1 JUEGO Tipo de montaje fotovoltaico Montaje de aluminio/acero al carbono (un juego)
