Características

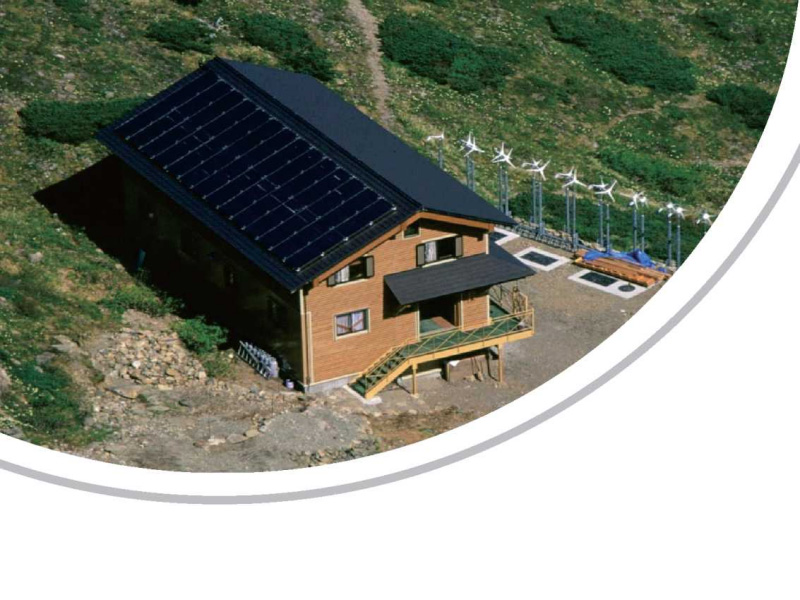

·Sistema híbrido eólico-solar estable y confiable
· Rentable
·Implementación flexible
·Rango de aplicación múltiple
·Bajo coste de mantenimiento
·Alto nivel de integración del sistema, área de terreno pequeña
Solicitud
·Demostración de investigación científica
·Estación base de comunicaciones
· Suministro eléctrico doméstico
·Monitoreo hidrológico
·Prevención de incendios forestales
·Puesto de guardia fronterizo
·Suministro eléctrico de la isla
Parámetros del sistema
|
Energía de paneles solares |
200 W |
250 W |
250 W |
|
Número de paneles solares |
2 PC |
4 piezas |
6 piezas |
|
Turbina eólica de eje horizontal |
1 kW |
2 kW |
3 kW |
|
Cable de CC fotovoltaico |
1 JUEGO |
||
|
Conector MC4 |
1 JUEGO |
||
|
Controlador híbrido eólico y solar |
1 kW |
2 kW |
3 kW |
|
Batería de litio/Batería de plomo-ácido (Gel) |
24 V |
48 V |
|
|
Capacidad de la batería |
200 Ah |
200 Ah |
300 Ah |
|
Voltaje del lado de entrada de CA del inversor |
170-275 V |
||
|
Frecuencia del lado de entrada de CA del inversor |
45-65 Hz |
||
|
Potencia de salida nominal del inversor fuera de la red |
1 kW |
2 kW |
3 kW |
|
Potencia aparente de salida máxima en el lado fuera de la red |
1,2 kVA, 30 segundos |
2.4KVA, 30S |
3,6 kVA, 30 segundos |
|
Tensión de salida nominal en el lado fuera de la red |
1/N/PE, 220 V |
||
|
Frecuencia de salida nominal en el lado fuera de la red |
50 Hz |
||
|
Tiempo de conmutación |
<1 0 EM |
||
|
Temperatura de trabajo |
0 ~ +40°C |
||
|
Método de enfriamiento |
Refrigeración natural |
||
|
Cable con núcleo de cobre y salida de CA |
1 JUEGO |
||
|
Caja de distribución |
1 JUEGO |
||
|
Material auxiliar |
1 JUEGO |
||
|
Tipo de montaje fotovoltaico |
Montaje de aluminio/acero al carbono (un juego) |
||
